Достижения в технологии покрытия электродов для получения хлора: увеличенный срок службы, сниженное перенапряжение

На Ближнем Востоке завод по электрохлорированию потреблял 4,9 кВт·ч на килограмм хлора, когда его ячейки были новыми. Пять лет спустя те же ячейки потребляли 5,8 кВт·ч — дрейф напряжения, вызванный исключительно изношенным покрытием из смешанных оксидов металлов на анодах. Только лишняя энергия обходилась оператору примерно в 28 000 долларов в год, а заменяемые комплекты анодов были самой крупной статьей в бюджете на техническое обслуживание.

Покрытия электродов редко встречаются в рекламных брошюрах, но они определяют три числа, которые важны для каждого владельца завода: энергопотребление, срок службы анода и максимальная производительность по хлору. Достижения в составе и структуре покрытий за последнее десятилетие незаметно сдвинули все три в пользу оператора, и технология продолжает развиваться.

1. Почему электрод является экономическим сердцем системы

Анод — это место, где рождается хлор. Ионы хлорида отдают электроны на его поверхности, и скорость и эффективность этой реакции определяют производительность завода. Покрытие, снижающее энергетический барьер — перенапряжение — напрямую уменьшает количество киловатт-часов, потребляемых на килограмм хлора, что является самой большой повторяющейся затратой в технологии электролиза рассола после соли.

Анод также является компонентом с самым коротким сроком службы в большинстве систем. Покрытие из смешанных оксидов металлов (MMO) на титановой подложке обычно выдерживает от 5 до 8 лет в морской воде или рассоле, прежде чем загрузка благородного металла истощится до точки отказа. Поскольку аноды дороги — часто составляют 10%–20% от общей стоимости электролизера — каждый дополнительный год службы представляет собой прямую экономию.

Короче говоря, электрод определяет два самых больших числа в эксплуатационной ведомости: энергия на килограмм и интервал замены. Вот почему химия покрытия, а не геометрия ячейки, является источником большинства недавних достижений в технологии генерации хлора.

2. Базовое покрытие MMO: как это работает

Современные хлорные аноды начинаются с титановой подложки — выбранной за ее коррозионную стойкость и стоимость — покрытой тонким слоем смешанных оксидов металлов. Активными компонентами являются оксиды благородных металлов, в основном диоксид рутения (RuO₂) и диоксид иридия (IrO₂), которые катализируют реакцию выделения хлора. Диоксид титана в покрытии действует как стабилизатор, а небольшие добавки оксидов олова, тантала или сурьмы регулируют проводимость и адгезию.

Добавки оксида олова и оксида тантала выполняют определенные функции: олово стабилизирует активную фазу и уменьшает растворение рутения, в то время как тантал улучшает адгезию и коррозионную стойкость в агрессивном электролите. В результате получается покрытие, которое изнашивается более равномерно, что важно, поскольку локальная потеря покрытия является причиной преждевременного выхода из строя анодов.

5. Механизмы деградации: что на самом деле убивает покрытие

Отказ покрытия — это не единичное событие, а медленный процесс, вызванный несколькими механизмами. Растворение благородных металлов является основным: рутений и иридий постепенно растворяются в электролите, и покрытие истончается, пока подложка из титана не пассивируется. Когда поверхность титана окисляется, напряжение ячейки резко возрастает, и анод фактически выходит из строя.

Механический износ ускоряет химию. Пузырьки газа, образующиеся и отделяющиеся на поверхности, физически разрушают покрытие, причем этот эффект масштабируется с плотностью тока. Отложения накипи из жесткой воды блокируют активные участки и создают локальную концентрацию тока, что ускоряет растворение именно там, где покрытие наиболее необходимо. Абразивные частицы в плохо отфильтрованной питательной воде добавляют третий, чисто механический, вектор атаки.

Операторы могут защитить покрытия с помощью дисциплинированного контроля качества воды, соблюдения номинальной плотности тока и периодической кислотной очистки для удаления накипи. По нашему опыту, такие привычки продлевают срок службы анода на 20%–40% по сравнению с установками, которые работают на пределе и редко чистятся.

Еще одно достижение заключается в барьерном слое между подложкой и катализатором. Тонкий промежуточный слой из субоксида тантала или титана предотвращает попадание кислорода на поверхность титана и его пассивацию, что является конечной причиной выхода из строя старого анода. Это единственное изменение значительно улучшило поведение в конце срока службы, при этом ползучесть напряжения остается стабильной до истощения покрытия, а не резко возрастает раньше времени.

7. Как выглядят цифры на практике

Измеримые преимущества современных покрытий четко видны в заводских данных. По сравнению со стандартными покрытиями с преобладанием RuO₂ двадцатилетней давности, современная композиция Ru–Ir–Sn обычно снижает перенапряжение анода на 0.1–0.2 В, что при производительности 200 кг/сут составляет примерно 30 000–40 000 кВт·ч в год. Срок службы увеличивается с 3–4 лет до 6–8 лет при аналогичной плотности тока.

Энергопотребление на килограмм хлора следует кривой перенапряжения. Завод, потребляющий 4.5 кВт·ч/кг с новыми премиальными анодами, может по-прежнему потреблять 4.8 кВт·ч/кг через четыре года, тогда как завод со стандартным покрытием обычно деградирует с 4.5 до 5.3 кВт·ч/кг за тот же период. Разница увеличивается в течение срока службы анода и часто недооценивается в экономике проекта.

Способность к плотности тока также расширилась. Усовершенствованные наноструктурированные покрытия выдерживают от 3000 до 4000 А/м² в морской воде без катастрофического износа, по сравнению с практическим пределом около 2500 А/м² для старых покрытий. Это позволяет операторам устанавливать более мелкие ячейки для той же производительности, снижая как капитальные затраты, так и занимаемую площадь.

Тенденция указывает на дальнейший прогресс, а не на убывающую отдачу. Исследования альтернатив без иридия и оксидных композитных систем продолжаются, хотя химия рутений-иридий остается практическим стандартом для хлорного производства. На что операторы могут рассчитывать сегодня — это измеримый разрыв между обычными анодами и покрытыми премиум-покрытием, и этот разрыв стоит количественно оценить в любой модели энергопотребления и обслуживания завода.

8. Практические примеры

Производитель хлор-щелочной продукции в Юго-Восточной Азии перешел с обычного покрытия RuO₂ на состав с высоким содержанием Ru–Ir–Ta на анодах мембранных ячеек. Некоторое время назад завод зафиксировал снижение напряжения ячейки примерно на 0,15 В и увеличение интервалов замены анодов с 5 до 7 лет. За первый полный цикл документально подтвержденная экономия достигла примерно $120 000 за счет совокупных затрат на энергию и аноды. Завод также сообщил, что чистота хлора оставалась стабильной во время перехода, и производственной команде не потребовалось дополнительного обучения для эксплуатации модернизированных ячеек.

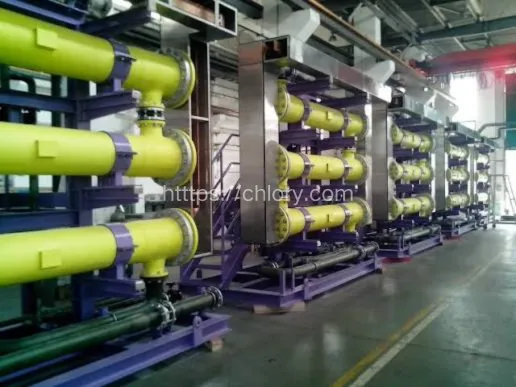

Электрохлорирующая система на прибрежной электростанции, поставленная компанией Tianjin Bluewav Technology с премиальными наноструктурированными анодами, поддерживала удельное энергопотребление ниже 4.7 kWh/kg в течение четырех лет эксплуатации в морской воде. Проползание напряжения ячейки оставалось ниже 5% за этот период, а при первом осмотре покрытие было в хорошем состоянии без признаков локального износа.

9. Что следует учитывать при выборе анодов

Покупатели должны задать четыре вопроса перед принятием котировки на аноды. Какова благородная металлическая нагрузка в граммах на квадратный метр? На каких плотности тока и сроке службы основаны утверждения — ускоренные испытания или полевые данные? Каков указанный критерий окончания срока службы, например, повышение напряжения на 10%–15% сверх базового уровня?

Четвертый вопрос — сколько стоит замена комплекта, подтвержденная письменно на момент первоначального котирования. Удивляющее ценообразование на запасные части — одна из самых распространенных жалоб, которые мы слышим от владельцев заводов, и ее можно полностью избежать, имея заранее письменный прейскурант.

10.2 Как узнать, когда анод нуждается в замене?

Стандартными показателями являются напряжение ячейки и эффективность выработки хлора. Постепенное повышение напряжения на 5–8% в течение нескольких лет — это нормальный износ покрытия; повышение на 10–15% от базового уровня или резкий скачок на 15% и более указывают на истощение покрытия или локальный отказ. Отслеживание тренда напряжения ячейки (а не только абсолютного значения) дает наиболее раннее предупреждение, а мониторинг выработки хлора на кВт·ч подтверждает диагноз. Когда напряжение растет, но выработка хлора остается на прежнем уровне, покрытие деградирует; когда оба параметра изменяются одновременно, причина может быть в системе рассола или выпрямителе — поэтому сначала проверьте их, прежде чем заказывать новые электроды.

10.3 Действительно ли премиальные аноды оправдывают свою более высокую цену?

В большинстве установок по производству хлора — да. Премиум обычно добавляет 20–40% к стоимости анода, но при этом продлевает срок службы на 30–50% и снижает энергопотребление. На установке производительностью 200 кг/сутки только экономия энергии обычно покрывает разницу в цене в течение двух-трех лет, а увеличенный интервал замены усиливает выгоду. Для непрерывно работающих установок премиальные аноды являются рациональным выбором.

Установки с прерывистым режимом работы и скромным годовым количеством часов работы могут считать стандартные покрытия достаточными, поскольку износ покрытия происходит в основном во время электролиза, а не в периоды простоя.

10.4 Можно ли модернизировать старый электролизер с помощью новой технологии покрытия?

Да, в большинстве случаев. Аноды являются сменными компонентами, и установка премиальных наноструктурированных анодов в существующую раму ячейки — это распространенный путь модернизации, который повышает энергоэффективность и увеличивает следующий интервал замены. Корпус ячейки, уплотнения и распределение тока следует проверить одновременно, так как изношенные распределители тока могут свести на нет преимущество лучших анодов. Также стоит убедиться, что выпрямитель может обеспечить ток, на который рассчитаны новые аноды, поскольку более высокая плотность тока окупается только в том случае, если источник питания действительно может ее поддерживать.
