Электрохлорирование морской воды против химического дозирования: сравнение затрат и безопасности для охлаждающей воды

Электрохлорирование морской воды генерирует то же активное химическое вещество на месте, пропуская электрический ток через морскую воду. Продукт представляет собой разбавленный раствор гипохлорита с концентрацией примерно от 0,5% до 1,5%, который непрерывно производится в точке использования. Капитальные затраты выше, но установка больше никогда не зависит от грузовика доставки.

Оба подхода подают один и тот же биоцид в контур охлаждения. Различия заключаются в цепочке поставок, структуре затрат и профиле риска — и эти различия возрастают с увеличением размера и удаленности объекта.

2. Как работает дозирование химикатов и какова его реальная стоимость

При дозировании химикатов работа оператора заключается в логистике. Гипохлорит навалом доставляется автоцистерной партиями по 10 000–25 000 литров, хранится в химическом резервуаре и дозируется в охлаждающую воду со скоростью, поддерживающей целевой остаток, обычно 0,5–2,0 мг/л. Основное оборудование включает резервуары для хранения, дозирующие насосы, анализаторы остаточного хлора и системы локализации проливов.

Стоимость единицы доставленного гипохлорита сильно варьируется в зависимости от региона. В прибрежных промышленных зонах цена доставки составляет $0,40–$0,80 за литр; удаленные объекты — острова, морские платформы, горнодобывающие предприятия в глубине континента — могут платить $1,50–$3,00 за литр из-за транспортировки и обработки. Потери при хранении добавляют еще 5%–15% в месяц в теплом климате из-за разложения продукта, что означает, что оператор платит за хлор, который испаряется до того, как будет дозирован.

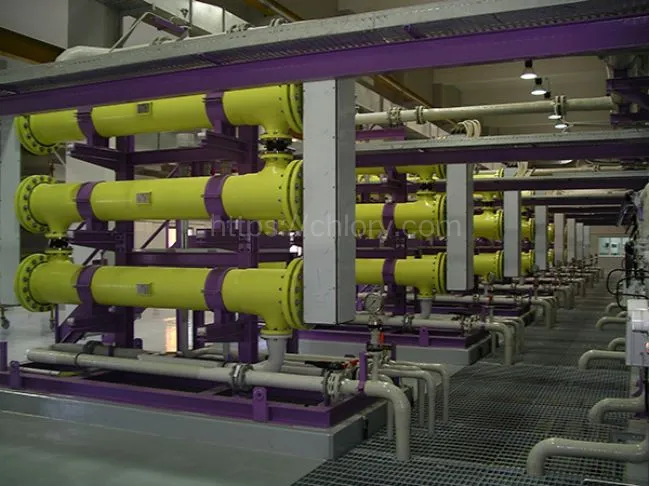

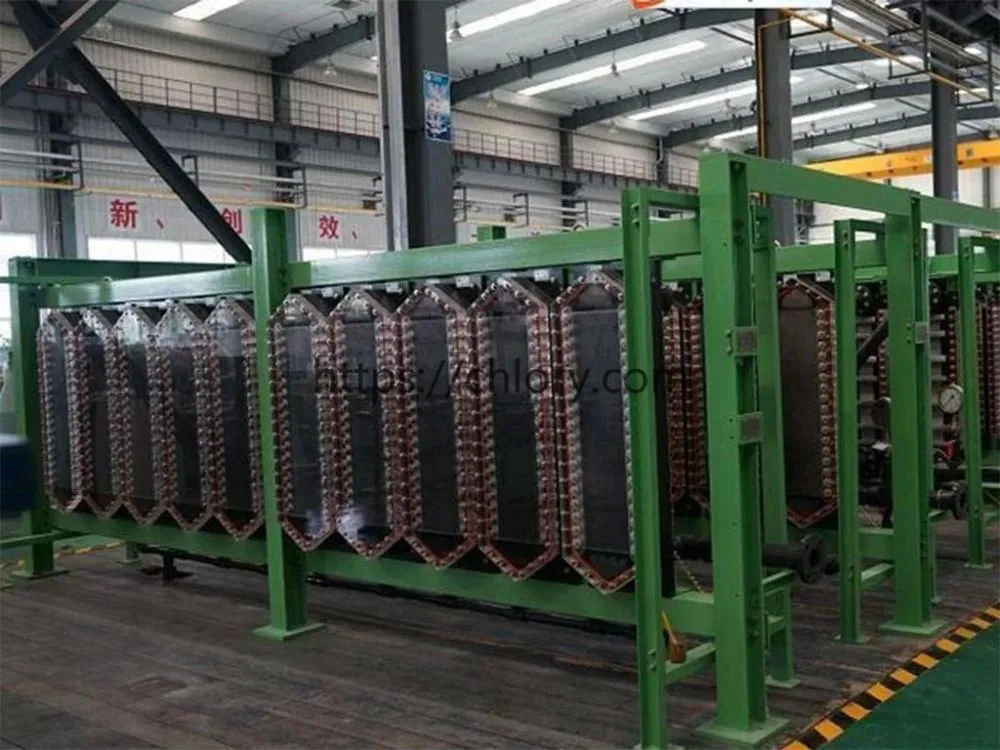

Система рассчитывается в килограммах эквивалентного хлора в сутки. Среднее промышленное предприятие с охлаждающим потоком 10 000 м³/ч может потреблять от 50 до 150 кг/сут; крупная электростанция может потреблять 500 кг/сут и более. Оборудование — входные фильтры, ячейки, выпрямитель, дегазатор, дозирующие насосы и контроллеры — упаковано на салазках, которые собираются на месте.

Работа в значительной степени автоматическая. Выпрямитель регулирует ток для поддержания стабильности выходного сигнала, а анализатор остаточного хлора корректирует скорость дозирования. Ежедневные задачи сводятся к очистке фильтров, проверке химического состава и периодической кислотной промывке ячеек.

4. Сравнение капитальных затрат

Химическое дозирование выигрывает по капитальным затратам. Полная система дозирования сыпучих реагентов — резервуар для хранения, насосы, анализаторы, защитная оболочка — может стоить от 80 000 до 250 000 долларов США в установленном виде для среднего предприятия. Система электрохлорирования морской воды той же производительности обычно стоит от 250 000 до 700 000 долларов США в установленном виде, причем разброс обусловлен производительностью, резервированием и условиями на площадке.

Разрыв в капитале реален, но это единственная статья в сравнении, которая благоприятствует дозированию химикатов. Все повторяющиеся затраты указывают в другую сторону, поэтому на большинстве объектов два подхода пересекаются по общей стоимости владения в течение нескольких лет.

5. Сравнение эксплуатационных расходов за пять лет

Рассмотрим среднее прибрежное предприятие, потребляющее 100 кг/сутки эквивалентного хлора, работающее 350 дней в году. Дозирование химикатов по цене $0,60 за литр 12,5% продукта — примерно 0,8 литра на килограмм хлора — обходится примерно в $16 800 в год только на химикаты. Добавьте потери при хранении в 10%, стоимость доставки и трудозатраты, и ежегодные затраты на химическую сторону приближаются к $22 000.

Электрохлорирование для той же задачи потребляет примерно 400-500 кВт·ч в день при 4,0-4,5 кВт·ч/кг. При цене $0,10 за кВт·ч расходы на электроэнергию составляют около $15 400 в год. Добавьте техническое обслуживание, химикаты для кислотной очистки и периодическую замену анодов в течение срока службы ячейки — примерно $6 000 в год — и общая сумма составит около $21 000, что сопоставимо с дозированием химикатов при благоприятных ценах на электроэнергию.

Переломный момент наступает, когда цены на доставку растут или электроэнергия дешевеет. При цене доставленного химиката $1,20 за литр и электроэнергии $0,06 за кВт·ч — что обычно для региона Персидского залива — электрохлорирование экономит порядка $30 000–$40 000 в год при таком масштабе. На удаленных объектах, где платят $2,00 за литр, экономия возрастает еще больше.

Замена анода является одной из значительных периодических затрат в модели электрохлорирования и заслуживает честного моделирования. Набор анодов из титана с покрытием из смешанных оксидов металлов такого масштаба может стоить от 15 000 до 25 000 долларов и прослужить от 5 до 8 лет, что в пересчете на срок службы составляет примерно 3 000 долларов в год. Добавление этого в операционную модель сохраняет справедливость сравнения, поскольку у химического дозирования нет эквивалентной статьи.

6. Сравнение безопасности: логистика опасных материалов против генерации на месте

Гипохлорит натрия в больших количествах классифицируется как коррозионное опасное вещество согласно UN 1791. Его транспортировка, хранение и обращение регулируются, и каждый этап цепочки поставок является потенциальной точкой инцидента. Разливы требуют локализации и нейтрализации; пары в замкнутых пространствах представляют опасность вдыхания; а смешивание гипохлорита с кислотами или аммиаком выделяет опасные газы.

Электрохлорирование полностью исключает опасное химическое вещество из цепочки поставок. Сырьем являются морская вода и электричество — больше ничего не поступает на площадку — и продукт представляет собой разбавленный раствор, производимый и потребляемый на месте. Побочный продукт водород управляется контролируемым разбавлением и вентиляцией — хорошо понятная инженерная задача, а не проблема химической логистики.

По нашему опыту, сравнение безопасности является самым сильным аргументом для перехода, особенно для заводов в густонаселенных районах или с ограниченными возможностями аварийного реагирования. Tianjin Bluewav Technology Co.,ltd поставила системы электрохлорирования на прибрежные объекты, где местные пожарные власти ранее требовали специальных планов реагирования на опасные материалы для хранения сыпучих химикатов; эти планы были отменены после того, как генерация была перенесена на место.

7. Надежность и гарантия поставок

Химическое дозирование зависит от цепочки поставок, которую объект не контролирует. Задержки поставок из-за погоды, заторов в портах, забастовок или нехватки поставщиков напрямую приводят к снижению остаточного хлора, а снижение остаточного хлора означает загрязнение, которое требует недель для устранения. Завод по опреснению в Персидском заливе, с которого начиналась эта статья, является лишь одним из многих примеров.

Электрохлорирование отделяет дезинфекцию от внешней логистики. Пока поступает морская вода и есть электроэнергия, система производит хлор. Именно поэтому удаленные и островные объекты, где цена доставки самая высокая, а цепочка поставок самая слабая, являются самыми активными пользователями.

Планирование резервирования также различается. Химические заводы часто хранят запасы сырья на 7–14 дней, что связывает капитал и занимает площадь. Системы электрохлорирования обычно рассчитывают резервуар для продукта на 12–48 часов, а остальное обеспечивает генератор — меньший буфер, но непрерывно пополняемый из бесконечного источника сырья.

Один нюанс надежности, на который стоит обратить внимание, — это влияние электроснабжения. Электрохлорирование предполагает стабильное питание от сети, в то время как химическое дозирование работает во время отключения электроэнергии, пока работают дозирующие насосы. Заводы со слабой или нестабильной сетью должны либо добавить небольшой резервный генератор для электролизера, либо сохранить уменьшенный резерв химических реагентов — гибридная конфигурация, которую мы реализовали для нескольких клиентов на островах.

8. Экологические и нормативные аспекты

Оба подхода сбрасывают остаточный хлор в окружающую среду, и оба должны управлять одними и теми же побочными продуктами ниже по потоку — хлоратами, хлоритами и тригалометанами в следовых количествах. Пределы сброса, применяемые к выпуску охлаждающей воды, одинаковы, независимо от источника хлора. Различается экологический след самой цепочки поставок.

Дозирование сыпучих химикатов несет в себе углеродный след на этапах производства, упаковки, транспортировки топлива, а также риск разливов при доставке. Электрохлорирование полностью исключает транспортировку, но добавляет электрическую нагрузку, поэтому его углеродный след зависит от состава местной энергосистемы. Для предприятия, работающего на газовой или возобновляемой энергосистеме, локальный метод обычно имеет меньший общий след.

Упрощение регулирования — это практическое преимущество, которое легко недооценить. Предприятия, которые отказываются от хранения опасных химикатов в больших объемах, часто выходят из самой строгой категории отчетности по химическим запасам, планирования чрезвычайных ситуаций и требований информирования общественности. Только экономия на бумажной работе может окупить время инженера на несколько месяцев.

9. Примеры из практики

Терминал по удобрениям на одном из тихоокеанских островов получал гипохлорит навалом на барже каждые десять дней, платя эффективную стоимость доставки свыше $2.00 за литр с учетом фрахта и обработки. Не так давно терминал установил систему электрохлорирования морской воды производительностью 120 кг/сут, поставленную компанией Tianjin Bluewav Technology. В первый год система полностью исключила поставки баржами, сократила ежегодные расходы на дезинфекцию примерно на 60% и выдержала шестинедельный период, когда обслуживание барж было приостановлено, — без ущерба для качества охлаждающей воды. Площадка для хранения, ранее использовавшаяся для резервуаров с гипохлоритом, была впоследствии перепрофилирована под другие операции терминала.

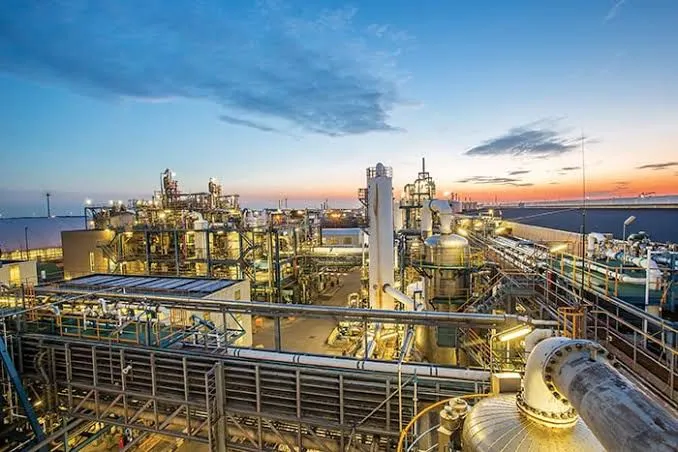

Нефтехимический завод на побережье Южного Китая перешел с резервуара объемом 20 м³ на установку электрохлорирования производительностью 200 кг/день. Завод сообщил, что освободил примерно 30 м² занимаемой площади и снял требование обучения обращению с опасными материалами, при этом поддерживая чистоту конденсаторов в течение всего лета с пиковым биологическим обрастанием.

10. Часто задаваемые вопросы

10.1 Дешевле ли электрохлорирование, чем покупка гипохлорита натрия?

При ценах на доставленную химию ниже примерно $0.50 за литр и цене на электроэнергию выше $0.12 за кВт·ч, эти два метода сопоставимы, причем дозирование химикатов иногда незначительно дешевле в чисто денежном выражении. При ценах выше $0.80 за литр — что часто встречается на удаленных или островных объектах — электрохлорирование обычно экономит от 30% до 60% годовых затрат на дезинфекцию. Точка пересечения сильно зависит от местных цен на электроэнергию и химикаты, поэтому перед принятием решения стоит провести анализ для конкретного объекта. Включите в этот анализ потери при хранении и стоимость доставки, так как они могут сдвинуть точку пересечения на $0.10–$0.20 за литр в теплых климатических зонах.

10.2 Каков срок окупаемости системы электрохлорирования морской воды?

Срок окупаемости составляет от 1,5 до 5 лет в зависимости от производительности, цены поставляемого химиката и стоимости электроэнергии. На объектах, где стоимость гипохлорита составляет $1,00 за литр или более, капитальные вложения обычно окупаются за 1,5–2,5 года. На объектах с умеренными ценами на химикаты и высокими тарифами на электроэнергию это может занять от 4 до 5 лет, при этом для многих операторов преимущества в виде безопасности и надежности поставок все равно оправдывают инвестиции. Затраты на замену анодов следует включать в модель как годовую величину, поскольку их игнорирование завышает кажущуюся экономию примерно на 10–20%.

10.3 Может ли электрохлорирование работать с солоноватой или загрязненной морской водой?

Да, при соответствующей предварительной обработке. Система требует фильтрованной морской воды с содержанием взвешенных твердых частиц ниже примерно 20 мг/л для защиты ячеек, а при очень низкой солености воды на единицу энергии вырабатывается меньше хлора. Загрязненную забортную воду, содержащую нефть или высокое содержание органических веществ, следует избегать или предварительно обрабатывать, поскольку органические вещества потребляют хлор и загрязняют электроды. Анализ питательной воды на этапе проектирования решает эти вопросы.

Площадки, расположенные вблизи оживленного порта или устья реки, также должны учитывать сезонные изменения, поскольку мутность и соленость могут значительно различаться между влажным и сухим сезонами.

10.4 Какое обслуживание требуется системе электрохлорирования?

Регулярные задачи включают очистку входных фильтров, проверку напряжения и тока ячейки, а также периодическую кислотную промывку для удаления накипи — обычно каждые 3–6 месяцев в зависимости от жесткости воды. Аноды требуют замены примерно через 5–8 лет, а выпрямитель может нуждаться в обслуживании на уровне компонентов в течение 15–20-летнего срока службы системы. В целом затраты на обслуживание сравнимы с системой дозирования сыпучих материалов, но задачи отличаются и обычно проще. Еженедельное ведение журнала напряжения ячейки — самая ценная привычка, поскольку рост напряжения дает предупреждение за несколько недель до того, как анод потребует внимания, что позволяет запланировать замену, а не проводить ее в спешке.
