Понимание технологии электрохлорирования: как морская вода становится дезинфицирующим средством

Одна прибрежная электростанция в Юго-Восточной Азии обнаружила, что за один сезон сильное обрастание мидиями внутри ее 1,6-метровых водозаборных труб охлаждающей воды снизило эффективность теплопередачи примерно на 18%. В результате снижения мощности станция была вынуждена в течение 40 дней эксплуатировать два вспомогательных котла с дополнительными затратами на топливо, что добавило около 260 000 долларов к эксплуатационным расходам. Корректирующая операция по очистке, проведенная во время вынужденного отключения, обошлась еще в 90 000 долларов на оплату труда и простои.

Эта ситуация повторяется в регионе каждый год. Морские организмы — мидии, усоногие раки и бактерии, образующие биопленку, — колонизируют любую погруженную поверхность в течение нескольких недель. Для прибрежных предприятий, использующих сырую морскую воду, вопрос никогда не в том, произойдет ли биообрастание, а в том, как его контролировать, не создавая более серьезных проблем. Технология электрохлорирования предлагает ответ, который элегантен по принципу и требователен на практике.

1. Что такое система электрохлорирования

Система электрохлорирования — это промышленная установка, которая вырабатывает гипохлорит натрия (NaClO) на месте путем электролиза морской воды или рассола, устраняя необходимость транспортировки и хранения опасных хлорсодержащих химикатов. Процесс преобразует ионы хлорида, естественным образом присутствующие в морской воде — примерно от 19 000 до 20 500 мг/л, — в дезинфицирующее средство, которое можно дозировать непосредственно в охлаждающую, питьевую воду или технологические потоки.

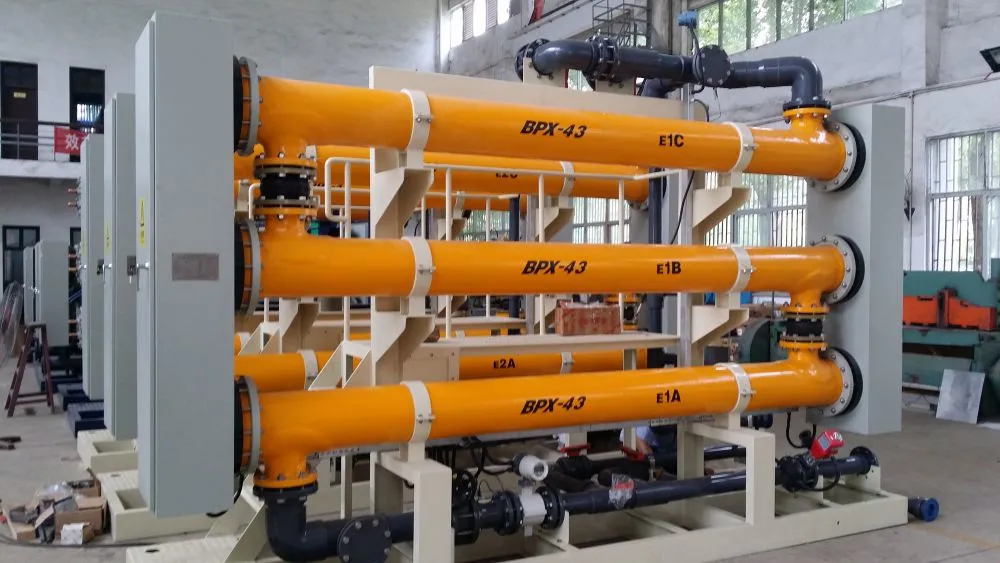

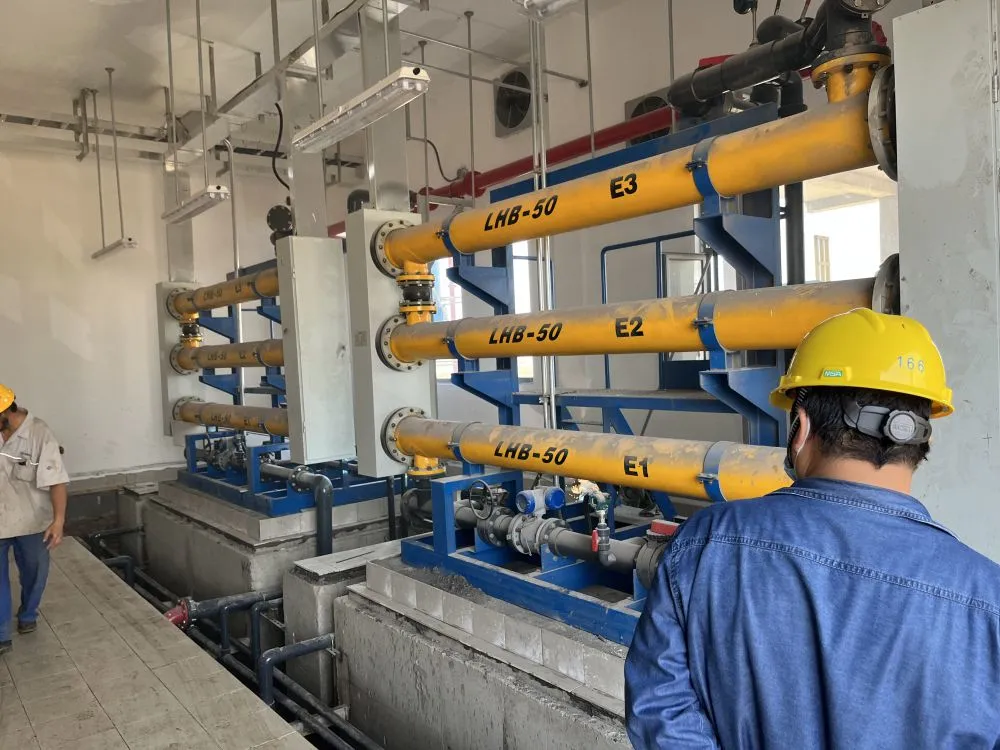

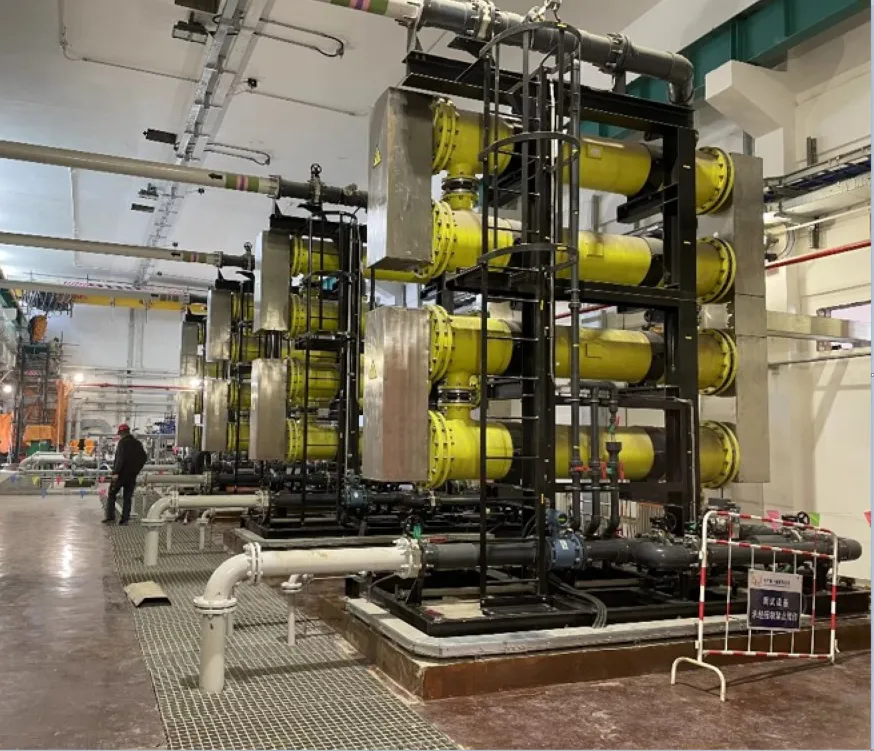

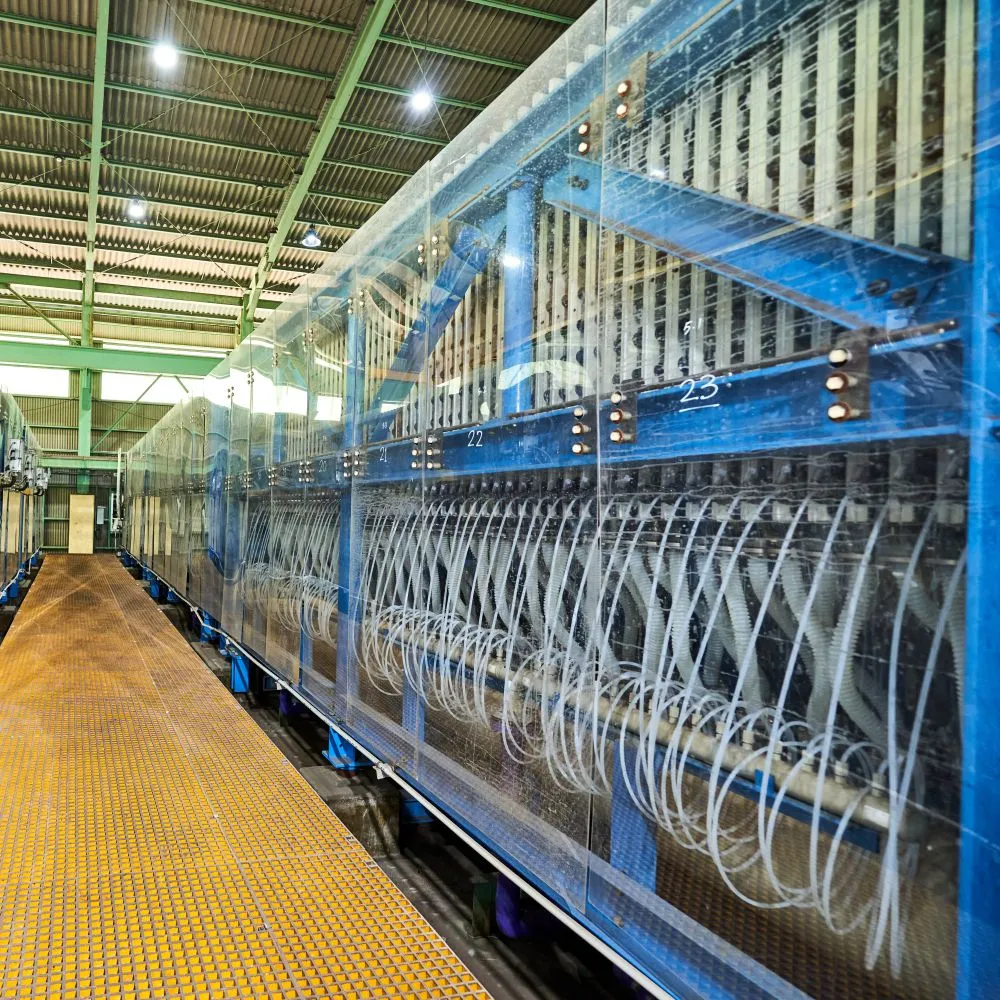

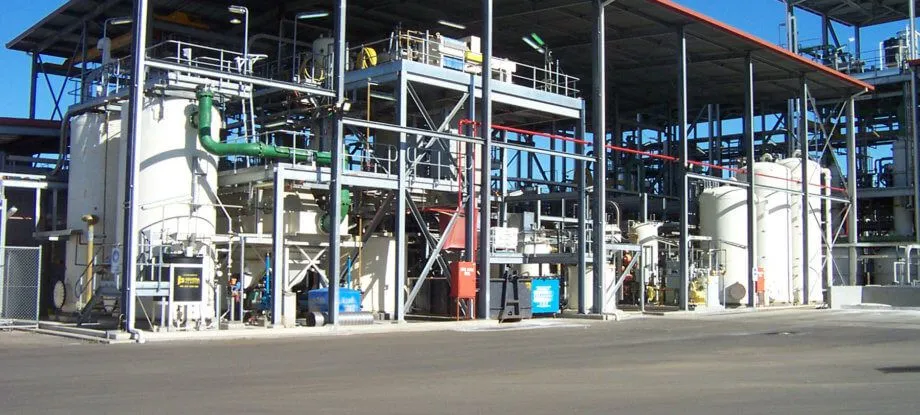

Система электрохлорирования — это больше, чем коробка с электродами. Полный комплект обычно включает забор и фильтрацию морской воды, выпрямитель, одну или несколько электролизных ячеек, дегазатор для водорода, хранение продукта и дозирующие насосы. Каждая подсистема имеет свою конкретную задачу, и самое слабое звено определяет надежность всей установки.

Компания Tianjin Bluewav Technology Co., Ltd производит полные системы электрохлорирования с этими шестью подсистемами, интегрированными на одной раме, что сокращает время установки и упрощает ввод в эксплуатацию на удаленных объектах.

4. Рабочие параметры, определяющие производительность

Три параметра определяют эффективность работы установки электролиза морской воды для получения хлора: плотность тока, скорость потока через ячейку и температура воды. Увеличение плотности тока дает больше хлора на квадратный метр электрода, но также ускоряет износ электродов и повышает энергопотребление. Снижение скорости потока увеличивает время пребывания, позволяя реакции протекать дальше — однако накопление водорода и нагрев начинают снижать эффективность.

Типичные рабочие диапазоны, используемые в промышленности, включают плотность тока от 1,500 до 2,500 А/м² для морской воды, температуру ячейки от 15°C до 30°C и соленость морской воды от 28 до 35 промилле. В этих диапазонах удельное потребление энергии составляет примерно 3,5-5,0 кВт·ч на килограмм эквивалентного хлора, а эффективность использования соли достигает 80% до 90%.

Качество воды имеет большее значение, чем ожидает большинство покупателей. Взвешенные твердые частицы выше 20 мг/л забивают ячейку и истирают покрытия; жесткость от кальция и магния образует накипь на катоде, что снижает эффективность на 15% до 25% при отсутствии обработки. Поэтому на прибрежных объектах устанавливают фильтрацию и периодическую кислотную очистку в качестве стандартной практики.

Полезное эмпирическое правило для расчета размера системы прямоточного охлаждения морской водой: 2 до 5 кг эквивалентного хлора на миллион литров потока охлаждающей воды, с поправкой на температуру и сезон. Тропические воды с сильным обрастанием мидиями находятся на верхнем конце этого диапазона, тогда как умеренные системы с умеренной биологической нагрузкой могут работать ближе к нижнему концу. Расчет этого числа перед выбором выпрямителя и блока ячеек предотвращает как занижение, так и завышение спецификации — две ошибки, которые мы часто видим в проектах модернизации.

5. Почему прибрежные отрасли выбирают электролиз хлора из морской воды

Для объектов, уже расположенных у моря, морская вода является бесплатным и неограниченным сырьем. Никакой закупки соли, никакой подготовки рассола, никакого хранения химикатов — океан служит складом. Именно поэтому атомные и тепловые электростанции на побережьях, терминалы СПГ и морские платформы overwhelmingly предпочитают морское электрохлорирование для борьбы с биообрастанием охлаждающей воды.

Альтернатива — доставка насыпного гипохлорита натрия или газообразного хлора на прибрежную площадку — влечет за собой повторяющиеся логистические затраты и регуляторные риски. Электростанция мощностью 1000 МВт, потребляющая 300 кг эквивалентного хлора в день, нуждалась бы в поставке примерно 2400 литров 12,5% коммерческого гипохлорита каждый день. Электрохлорирование полностью устраняет эту ежедневную зависимость.

Существует также аспект устойчивости, который операторы все больше ценят. Производство на месте позволяет станции работать во время забастовок в портах, сезонов штормов и закрытия дорог, которые прерывают поставки химикатов. В нескольких проектах, над которыми мы работали, решающим фактором был не расчет затрат, а надежность поставок. Когда альтернативой является остановка, капитальные затраты на установку электрохлорирования становятся страховой премией, и притом разумной.

6. Области применения, где электрохлорирование превосходит другие методы

Основной областью применения является борьба с биообрастанием охлаждающей воды, но технология выполняет множество функций. Прибрежные электростанции дозируют гипохлорит на водозаборе, чтобы предотвратить обрастание конденсаторных трубок и теплообменников мидиями, ракушками и слизью. Морские нефтегазовые платформы используют его для охлаждающей воды, систем пожаротушения и закачки воды, где пополнение химикатов с помощью лодки или вертолета является медленным и дорогим.

Муниципальные и промышленные установки опреснения морской воды применяют электрохлорирование для контроля биологического роста на мембранах и в водозаборных сооружениях. Суда и порты используют его для обработки балластной воды, где технология должна соответствовать стандартам сброса D-2 Международной конвенции по управлению балластными водами ИМО. Каждое применение предъявляет различные требования к контролю дозирования, измерению остаточного хлора и резервированию системы.

Стратегия дозирования различается в зависимости от применения. Непрерывное низкое дозирование на уровне 0,1–0,5 мг/л остаточного хлора подходит для постоянной защиты охлаждающих контуров, в то время как периодическое ударное дозирование на уровне 1–3 мг/л в течение определенного периода позволяет удалить уже сформировавшиеся обрастания. Многие установки чередуют эти два режима, поддерживая низкий базовый уровень и добавляя ударные дозы еженедельно или раз в две недели. Философия управления обычно определяется на этапе детального проектирования, но она влияет на размер резервуара для хранения продукта и диапазон дозирующих насосов, поэтому ей следует уделять внимание на ранних этапах проекта.

Компания Bluewav поставляет установки для электрохлорирования на электростанции, проекты опреснения и морские применения, и мы заметили, что инженерные решения с учетом специфики применения, а не только выбор оборудования, определяют долгосрочный успех.

7. Управление водородом: деталь безопасности, которую нельзя пропустить

Электролиз выделяет водород на катоде, примерно 0,028 кг на килограмм произведенного хлора. Водород воспламеняется в широком диапазоне концентраций, поэтому газ должен быть разбавлен до объемной доли ниже 2% — половины нижнего предела взрываемости — перед выпуском. Современные системы используют принудительную аэрацию в дегазационном баке и непрерывный мониторинг водорода с автоматическими блокировками отключения.

В правильно спроектированной системе обращение с водородом является рутинным. В плохо спроектированной — это первое, на что обращают внимание инспекторы. Мы рекомендуем покупателям удостовериться, что вентилятор разбавления водорода рассчитан на полную производительность по хлору, а не на среднюю, и что цепь мониторинга проверяется при пусконаладке, а не принимается на веру.

Проект вентиляции выходит за рамки дегазационного бака. Помещение электролизера должно поддерживать отрицательное давление по отношению к окружающим зонам, а вытяжные вентиляторы должны быть рассчитаны на наихудший случай выделения водорода с запасом. Газовые детекторы, подключенные к системе сигнализации завода, обеспечивают операторам раннее предупреждение. Ничто из этого не является экзотическим — это соответствует устоявшейся практике на электрохимических заводах, — но именно такие детали отличают проверенную в полевых условиях установку от лабораторного прототипа.

8. Примеры из практики

Электростанция мощностью 600 МВт на комбинированном цикле на Филиппинах страдала от повторяющегося обрастания мидиями в своей прямоточной системе охлаждения, теряя примерно 12 МВт чистой мощности в пиковые месяцы оседания. Некоторое время назад станция заменила дозирование газообразного хлора на систему электрохлорирования морской воды, поставленную компанией Tianjin Bluewav Technology, производительностью 180 кг/сутки эквивалентного хлора. После ввода в эксплуатацию коэффициенты чистоты конденсаторов оставались выше 90% в течение двух полных сезонов оседания. Станция сообщила о периоде окупаемости примерно 2,5 года за счет восстановленной мощности и отказа от покупки химикатов.

Терминал по приему СПГ на Ближнем Востоке установил меньшую установку производительностью 60 кг/сут для защиты своих теплообменников морского охлаждения. В первый год эксплуатации терминал зафиксировал нулевое количество незапланированных остановок на очистку по сравнению с двумя в предыдущем году.

9. Реальная проверка стоимости и энергии

Электрохлорирование не является бесплатной энергией. Электроэнергия, потребляемая выпрямителем и насосами, является постоянной эксплуатационной стоимостью, обычно от 3,5 до 5,0 кВт·ч на килограмм эквивалента хлора. При промышленной цене электроэнергии от $0,08 до $0,12 за кВт·ч стоимость энергии на килограмм хлора составляет от $0,28 до $0,60, не включая амортизацию, техническое обслуживание и труд.

В противном случае, избегаемые затраты включают поставляемый объемный гипохлорит — часто от $0,40 до $0,80 за литр в прибрежных районах — плюс осмотр резервуаров, плата за обращение с опасными материалами и административное бремя химических разрешений. Для непрерывного круглогодичного спроса выше примерно 100 кг/сут жизненный цикл обычно отдает предпочтение производству на месте, при этом срок окупаемости обычно составляет от 2 до 4 лет.

10. Часто задаваемые вопросы

10.1 Является ли хлор, полученный электролизом морской воды, таким же, как бытовой отбеливатель?

Химически да — оба являются растворами гипохлорита натрия. Различия заключаются в концентрации и чистоте. Электрохлорирование дает разбавленный раствор с содержанием активного хлора примерно от 0.5% до 2.0% из фильтрованной морской воды, в то время как бытовой отбеливатель обычно имеет 3% до 6%, а коммерческие продукты достигают 12% до 15%.

Разбавленный продукт, производимый на месте, не представляет транспортной опасности и не вызывает накопления хлоратов при длительном хранении, но требует больших объемов дозирования из-за более низкого содержания активного вещества. Завод, дозирующий остаточный хлор 1 mg/L в охлаждающий поток 10,000 m³/h, будет перекачивать примерно 10,000 литров в день 1% продукта, поэтому объем хранилища и размер насоса должны учитывать коэффициент разбавления.

10.2 Как долго служат электроды?

Срок службы электродов зависит от плотности тока, качества воды и времени работы. Титановые аноды с покрытием из смешанных оксидов металлов (MMO) в морской воде обычно служат от 5 до 8 лет, прежде чем истощение покрытия потребует замены. Работа при более высокой плотности тока сокращает этот срок; поддержание ячейки в чистоте и работа в пределах номинального диапазона продлевает его. Большинство поставщиков, включая Tianjin Bluewav Technology, указывают ожидаемый срок службы и предлагают замену анода в качестве запасной части.

Полезная практика мониторинга — еженедельно записывать напряжение ячейки: постепенное повышение на 5–8% в течение срока службы является нормой, а резкий скачок на 15% и более указывает на локальное разрушение покрытия и необходимость проверки.

10.3 Что происходит с побочными продуктами?

Электрохлорирование производит три побочных продукта: водород, который разбавляется и отводится; хлорат, который медленно образуется в резервуаре с продуктом и контролируется ограничением концентрации и времени пребывания; и небольшое количество накипи от жесткости морской воды, удаляемое периодической кислотной очисткой. Уровни хлората в дозируемой воде остаются в пределах норм ВОЗ для питьевой воды при работе системы по проекту. Операторам следует периодически контролировать хлорат, так как скорость образования возрастает, если продукт хранится много дней при высокой концентрации или повышенной температуре. При непрерывном прямоточном дозировании время пребывания короткое, а накопление хлората минимально.

10.4 Может ли электрохлорирование работать с солоноватой водой?

Да, но с пониженной эффективностью. Скорость реакции зависит от концентрации хлоридов, поэтому солоноватая вода с соленостью от 5 до 10 промилле производит меньше хлора на единицу энергии, чем полноценная морская вода. Системы могут быть спроектированы с более высокой плотностью тока или большей площадью электродов для компенсации, что приводит к некоторым затратам энергии и срока службы электродов. Если соленость падает ниже примерно 3 промилле, более практичным путем является добавление небольшого количества рассола.

Участок с переменной соленостью — например, в устье реки, где пресноводные стоки меняются в зависимости от сезона — должен быть спроектирован для наименьшего ожидаемого уровня хлоридов, иначе выход будет колебаться в зависимости от прилива, и дозирующее управление должно компенсировать это.
