Eine Elektrochlorierungsanlage im Nahen Osten verbrauchte 4.9 kWh pro Kilogramm Chlor, als ihre Zellen neu waren. Fünf Jahre später verbrauchten dieselben Zellen 5.8 kWh – ein Spannungskriechen, das vollständig durch eine abgenutzte Mischmetalloxidbeschichtung auf den Anoden verursacht wurde. Die zusätzliche Energie allein kostete den Betreiber etwa $28,000 pro Jahr, und die Ersatzanodensätze waren der größte Einzelposten im Wartungsbudget.

Elektrodenbeschichtungen erscheinen selten in Verkaufsbroschüren, doch sie bestimmen drei Zahlen, die für jeden Anlagenbetreiber wichtig sind: Energieverbrauch, Anodenlebensdauer und maximale Chlorproduktion. Fortschritte in der Beschichtungszusammensetzung und -struktur in den letzten zehn Jahren haben alle drei zugunsten des Betreibers verschoben, und die Technologie entwickelt sich weiter.

1. Warum die Elektrode das wirtschaftliche Herz des Systems ist

Die Anode ist der Ort, an dem Chlor entsteht. Chloridionen geben Elektronen an ihrer Oberfläche ab, und die Geschwindigkeit und Effizienz dieser Reaktion bestimmen die Produktivität der Anlage. Eine Beschichtung, die die Energiebarriere – das Überpotential – senkt, reduziert direkt die verbrauchten Kilowattstunden pro Kilogramm Chlor, was nach Salz die größten wiederkehrenden Kosten in der Sole-Elektrolyse-Technologie darstellt.

Die Anode ist auch die Komponente mit der kürzesten Lebensdauer in den meisten Systemen. Eine Beschichtung aus gemischten Metalloxiden (MMO) auf einem Titansubstrat überlebt typischerweise 5 bis 8 Jahre im Meerwasser- oder Solebetrieb, bevor die Edelmetallbeladung bis zum Ausfall erschöpft ist. Da Anoden teuer sind – oft 10 % bis 20 % der Gesamtkosten des Elektrolyseurs – ist jedes zusätzliche Jahr der Lebensdauer eine direkte Ersparnis.

Kurz gesagt, die Elektrode bestimmt die beiden größten Zahlen im Betriebsbuch: Energie pro Kilogramm und Austauschintervall. Deshalb ist die Beschichtungschemie und nicht die Zellgeometrie der Bereich, aus dem die meisten jüngsten Fortschritte in der Chlorerzeugungstechnologie stammen.

2. Die MMO-Beschichtungsgrundlage: Wie sie funktioniert

Moderne Chloranoden beginnen mit einem Titansubstrat – ausgewählt wegen seiner Korrosionsbeständigkeit und Kosten – das mit einer dünnen Schicht gemischter Metalloxide beschichtet ist. Die aktiven Komponenten sind Edelmetalloxide, hauptsächlich Rutheniumdioxid (RuO₂) und Iridiumdioxid (IrO₂), die die Chlorentwicklungsreaktion katalysieren. Titandioxid in der Beschichtung wirkt als Stabilisator, und kleine Zugaben von Zinn-, Tantal- oder Antimonoxiden passen die Leitfähigkeit und Haftung an.

Die Beschichtung wird als flüssiger Vorläufer aufgetragen und in mehreren thermischen Zersetzungszyklen gebrannt, wodurch eine Schicht mit typischerweise 5 bis 20 Mikrometern Dicke aufgebaut wird. Die Edelmetallbeladung wird in Gramm pro Quadratmeter angegeben – der Standard-Chlorbetrieb verwendet 12 bis 15 g/m², während Premium-Beschichtungen 18 bis 22 g/m² erreichen – und diese Zahl korreliert direkt mit der erreichbaren Lebensdauer.

Der Katalysator funktioniert, indem er einen energiearmen Weg für die Reaktion bereitstellt: Chloridionen adsorbieren auf der Oxidoberfläche, übertragen Elektronen und desorbieren als Chlor. Eine gute Beschichtung maximiert die aktive Oberfläche und minimiert die Spannung, die für konkurrierende Reaktionen verschwendet wird, insbesondere die Sauerstoffentwicklung, die bei hoher Stromdichte der Haupteffizienzdieb ist.

3. Überspannung: Die versteckte Steuer auf jede Zelle

Überspannung ist die zusätzliche Spannung über dem theoretischen Minimum, die eine Zelle benötigt, um eine Reaktion mit einer nutzbaren Rate zu treiben. Für die Chlorentwicklung liegt die theoretische Zersetzungsspannung bei etwa 2,2 V, aber reale Zellen arbeiten mit 2,8 bis 3,5 V. Die Differenz – 0,6 bis 1,3 V – wird auf die Anodenüberspannung, die Kathodenüberspannung, ohmsche Verluste im Elektrolyten und Kontaktwiderstand aufgeteilt.

Jede 0.1 V vermeidbare Anodenüberspannung in einer Anlage, die 200 kg Chlor pro Tag produziert, entspricht je nach Zellwirkungsgrad etwa 15.000 bis 20.000 kWh Stromverschwendung pro Jahr. Auf ein Jahrzehnt gereicht das, um einen kompletten Satz Premium-Anoden zu bezahlen. Diese Rechnung erklärt, warum Beschichtungsanbieter stark in die Reduzierung der Überspannung investieren, anstatt anderswo marginale Gewinne zu verfolgen.

Die konkurrierende Reaktion – Sauerstoffentwicklung – ist die Hauptquelle der Anodenüberspannung im Chlordienst. Eine selektive Beschichtung leitet den Strom in die Chlorproduktion und unterdrückt Sauerstoff, wodurch sowohl Spannung als auch Chlorreinheit verbessert werden. Moderne Ruthenium-Iridium-Formulierungen mit ausgewogenen Verhältnissen erreichen Chlorstromausbeuten von 92 % bis 97 % in gut kontrollierten Sole-Elektrolyse-Technologiesystemen.

4. Wie sich die Beschichtungszusammensetzung entwickelt hat

Die frühesten dimensionsstabilen Anoden der 1960er Jahre waren reines Rutheniumdioxid auf Titan, revolutionär für ihre Zeit, aber mit begrenzter Lebensdauer. In späteren Jahrzehnten wurde Iridium hinzugefügt, da es Sauerstoffentwicklung weitaus besser widersteht als Ruthenium und die Beschichtung vor genau der Reaktion schützt, die sie zu unterdrücken versucht. Das Ruthenium-zu-Iridium-Verhältnis wurde zum wichtigsten Abstimmungsparameter.

Zinnoxid- und Tantaloxidzusätze erfüllen spezifische Aufgaben: Zinn stabilisiert die aktive Phase und reduziert die Rutheniumauflösung, während Tantal die Haftung und Korrosionsbeständigkeit in aggressiven Elektrolyten verbessert. Das Ergebnis ist eine gleichmäßiger verschleißende Beschichtung, was wichtig ist, da lokaler Beschichtungsverlust der Grund für vorzeitiges Ausfallen von Anoden ist.

5. Abbau-Mechanismen: Was eine Beschichtung tatsächlich zerstört

Beschichtungsversagen ist kein einzelnes Ereignis, sondern ein langsamer Prozess, der durch mehrere Mechanismen angetrieben wird. Die Auflösung von Edelmetallen ist der grundlegende: Ruthenium und Iridium lösen sich allmählich im Elektrolyten auf, und die Beschichtung wird dünner, bis das darunterliegende Titan passiviert. Wenn die Titanoberfläche oxidiert, steigt die Zellspannung sprunghaft an, und die Anode ist praktisch unbrauchbar.

Mechanischer Verschleiß beschleunigt die chemischen Prozesse. Gasblasen, die sich an der Oberfläche bilden und ablösen, erodieren die Beschichtung physisch – ein Effekt, der mit der Stromdichte skaliert. Ablagerungen aus hartem Wasser blockieren aktive Stellen und erzeugen lokale Stromkonzentrationen, die die Auflösung genau dort beschleunigen, wo die Beschichtung am dringendsten benötigt wird. Abrasive Partikel in schlecht gefiltertem Speisewasser fügen einen dritten, rein mechanischen Angriffsvektor hinzu.

Betreiber können die Beschichtungen durch disziplinierte Wasserqualitätskontrolle, Einhaltung der Nennstromdichte und regelmäßige Säurereinigung zur Entfernung von Ablagerungen schützen. Nach unserer Erfahrung verlängern diese Maßnahmen die Lebensdauer der Anode um 20 % bis 40 % im Vergleich zu Anlagen, die die Zelle hart fahren und selten reinigen.

Das Start- und Abschaltverhalten ist ebenfalls wichtiger, als die meisten Betreiber annehmen. Wiederholte schnelle Stromrampen belasten die Beschichtung durch thermische Zyklen, und der Betrieb der Zelle mit sehr niedrigem Strom über lange Zeiträume kann dazu führen, dass sich Ablagerungen und organische Filme in Spalten ansammeln, wo sie schwer zu entfernen sind. Eine einfache Betriebsregel – den Strom allmählich erhöhen und einen längeren Leerlaufbetrieb mit Sole in der Zelle vermeiden – schützt die Beschichtung ohne Kosten.

6. Aktuelle Fortschritte: Nanostruktur und hochbeladene Beschichtungen

Der bedeutendste aktuelle Fortschritt ist struktureller und nicht zusammensetzungsbezogener Natur. Beschichtungen werden jetzt im Nanometerbereich konstruiert, um die elektrochemisch aktive Oberfläche zu maximieren. Eine poröse, rissige Schlammmorphologie – bei der die Beschichtungsoberfläche mit feinen Rissen und Inseln bedeckt ist – setzt pro Quadratmeter weit mehr Katalysator frei als ein dichter Film, wodurch die tatsächliche Stromdichte an der Katalysatoroberfläche gesenkt wird.

Eine höhere Beladung mit Edelmetallen wirkt zusammen. Der Übergang von 12 bis 15 g/m² auf 18 bis 22 g/m² verdoppelt ungefähr den aktiven Katalysatorbestand und verlängert in Kombination mit einer porösen Struktur die Lebensdauer im Solebetrieb auf 8 bis 10 Jahre. Die Mehrkosten für die Beladung sind im Vergleich zum Wert der zusätzlichen Produktionsjahre moderat.

Ein weiterer Fortschritt liegt in der Barriereschicht zwischen Substrat und Katalysator. Eine dünne Zwischenschicht aus Tantal- oder Titansuboxid verhindert, dass Sauerstoff die Titanoberfläche erreicht und passiviert, was die letztendliche Ausfallart einer alten Anode darstellt. Diese einzelne Änderung hat das End-of-Life-Verhalten drastisch verbessert, wobei der Spannungsanstieg bis zum Ende der Beschichtung flach bleibt, anstatt frühzeitig zu steigen.

7. Wie die Zahlen in der Praxis aussehen

Die messbaren Vorteile moderner Beschichtungen zeigen sich deutlich in den Anlagendaten. Im Vergleich zu den vor zwei Jahrzehnten üblichen RuO₂-dominanten Beschichtungen reduziert eine moderne Ru–Ir–Sn-Formulierung das Anodenüberpotential typischerweise um 0,1 bis 0,2 V, was bei einer Produktion von 200 kg/Tag etwa 30.000 bis 40.000 kWh pro Jahr ausmacht. Die Lebensdauer verbessert sich von 3 bis 4 Jahren auf 6 bis 8 Jahre bei ähnlicher Stromdichte.

Der Energieverbrauch pro Kilogramm Chlor folgt der Überpotentialkurve. Eine Anlage, die mit neuen hochwertigen Anoden 4,5 kWh/kg verbraucht, kann nach vier Jahren immer noch 4,8 kWh/kg verbrauchen, während eine Anlage mit Standardbeschichtung im gleichen Zeitraum typischerweise von 4,5 auf 5,3 kWh/kg abfällt. Der Unterschied summiert sich über die Lebensdauer der Anode und wird in der Projektwirtschaftlichkeit leicht unterschätzt.

Die Stromdichtefähigkeit hat sich ebenfalls erweitert. Hochwertige nanostrukturierte Beschichtungen tolerieren 3,000 bis 4,000 A/m² im Meerwassereinsatz ohne katastrophalen Verschleiß, im Vergleich zu einer praktischen Obergrenze von etwa 2,500 A/m² für ältere Beschichtungen. Dies ermöglicht es den Betreibern, kleinere Zellen für die gleiche Leistung zu installieren, was sowohl Kapital als auch Platzbedarf reduziert.

Der Trend deutet auf weitere Gewinne hin, nicht auf abnehmende Erträge. Die Forschung zu iridiumfreien Alternativen und Oxid-Verbundsystemen wird fortgesetzt, obwohl die Ruthenium-Iridium-Chemie weiterhin der praktische Standard für den Chlorbetrieb ist. Worauf sich Betreiber heute verlassen können, ist eine messbare Lücke zwischen Standardanoden und hochwertig beschichteten Anoden, und diese Lücke ist es wert, in jedem Energie- und Wartungsmodell einer Anlage quantifiziert zu werden.

8. Fallstudien

Ein Chlor-Alkali-Hersteller in Südostasien wechselte von einer herkömmlichen RuO₂-Beschichtung zu einer hochbelasteten Ru–Ir–Ta-Formulierung auf seinen Membranzellenanoden. Vor einiger Zeit dokumentierte das Werk eine Zellspannungsreduzierung von etwa 0.15 V und eine Verlängerung der Anodenaustauschintervalle von 5 auf 7 Jahre. Im ersten vollständigen Zyklus beliefen sich die dokumentierten Einsparungen auf schätzungsweise $120,000 an kombinierten Energie- und Anodenkosten. Die Anlage berichtete auch, dass die Chlorreinheit während des Übergangs stabil blieb und das Produktionsteam keine zusätzliche Schulung für den Betrieb der aufgerüsteten Zellen benötigte.

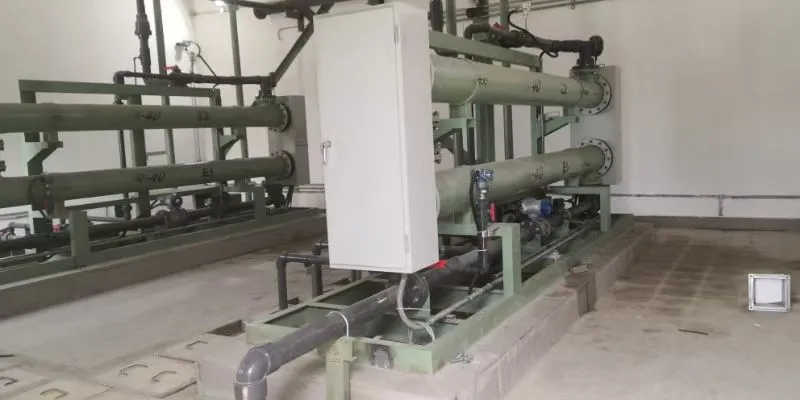

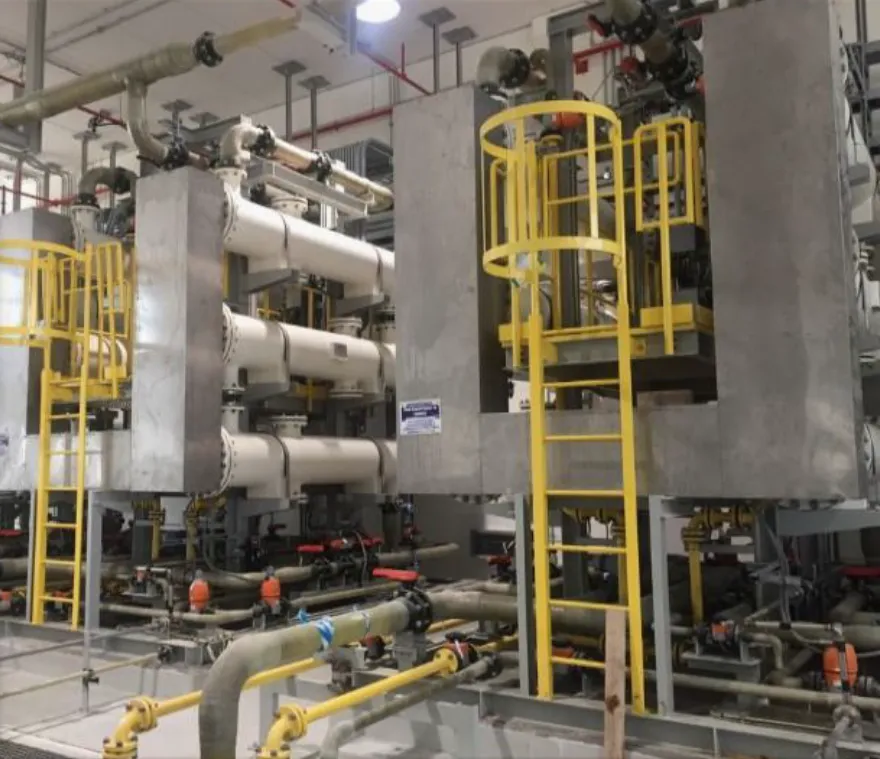

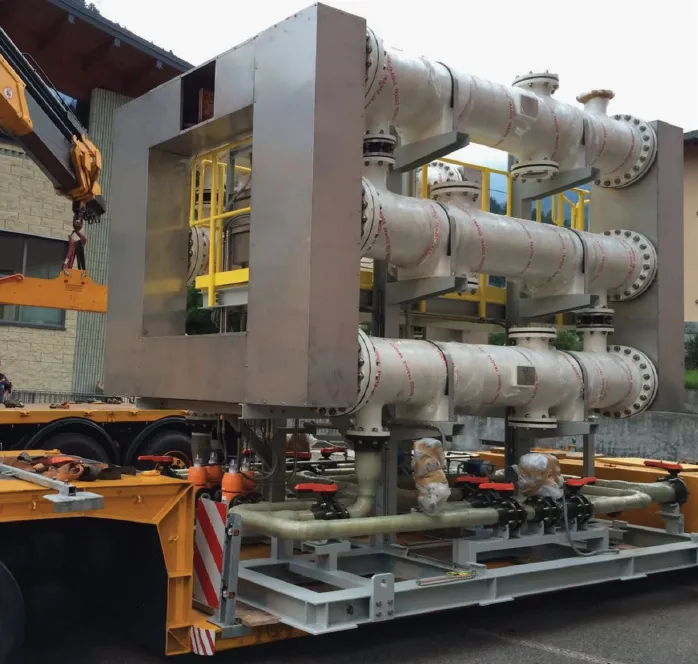

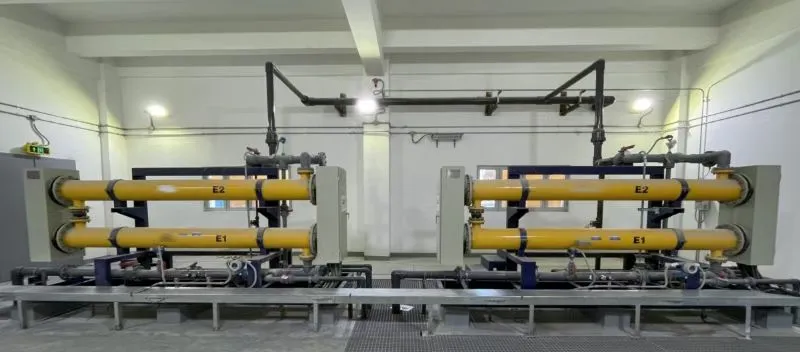

Ein von Tianjin Bluewav Technology mit hochwertigen nanostrukturierten Anoden geliefertes Elektrochlorierungssystem in einem Küstenkraftwerk hielt während vier Jahren Meerwassereinsatz den spezifischen Energieverbrauch unter 4,7 kWh/kg. Der Spannungsanstieg der Zelle blieb während dieses Zeitraums unter 5 %, und die erste Inspektion ergab, dass die Beschichtung in gutem Zustand war und keine Anzeichen von lokalem Verlust aufwies.

9. Worauf ist bei der Spezifikation von Anoden zu achten

Käufer sollten vor der Annahme eines Anodenangebots vier Fragen stellen. Wie hoch ist die Edelmetallbeladung in Gramm pro Quadratmeter? Auf welcher Stromdichte und Lebensdauer basieren die Angaben – beschleunigte Tests oder Felddaten? Was ist das angegebene End-of-Life-Kriterium, z. B. ein Spannungsanstieg von 10 % bis 15 % über dem Ausgangswert?

Eine vierte Frage ist, was ein Ersatzsatz kostet, schriftlich bestätigt zum Zeitpunkt des ursprünglichen Angebots. Überraschende Preise für Ersatzteile gehören zu den häufigsten Beschwerden, die wir von Anlagenbetreibern hören, und sie sind durch eine vorherige schriftliche Preisliste vollständig vermeidbar.

Es lohnt sich auch, nach dem Substrat zu fragen. Die Titansorte und die Oberflächenvorbereitung sind wichtig: Ein aufgerautes oder geätztes Substrat verbindet die Beschichtung viel besser als ein glattes, und Titan der Güte 1 oder 2 ist Standard für den Chloreinsatz. Anbieter, die sich über Substrat- und Beschichtungsdetails unklar äußern, haben in der Regel weniger technisches Know-how hinter ihrem Produkt.

Wir empfehlen, Anoden nach Leistungskriterien zu spezifizieren – minimale Lebensdauer, maximale Spannungsdrift und Stromdichtefähigkeit – und nicht allein nach dem Preis. Tianjin Bluewav Technology Co.,ltd bietet seine Anoden auf dieser Leistungsbasis an, und wir stellen fest, dass Betreiber, die auf diese Weise kaufen, eine bessere Lebenszykluswirtschaftlichkeit erzielen als diejenigen, die nach Stückpreis kaufen.

10. Häufig gestellte Fragen

10.1 Was ist der Unterschied zwischen Überspannung und Zellspannung?

Die Zellspannung ist die gesamte an die Zelle angelegte Spannung, die die theoretische Zersetzungsspannung, die Überspannungen von Anode und Kathode, den Elektrolytwiderstand und Kontaktverluste umfasst. Die Überspannung ist speziell die zusätzliche Spannung über dem theoretischen Minimum, die erforderlich ist, um die Elektrodenreaktion mit einer praktikablen Geschwindigkeit zu betreiben. Eine niedrigere Anodenüberspannung bedeutet weniger Energieverschwendung, weshalb sich Beschichtungsverbesserungen auf deren Reduzierung konzentrieren. In der Praxis verliert eine Anlage, die bei einer Zellspannung von 3.0 V bei einem theoretischen Minimum von 2.2 V arbeitet, etwa 0.8 V durch Verluste, und die Anode ist typischerweise für einen erheblichen Anteil dieses Verlusts im Chloreinsatz verantwortlich.

10.2 Woran erkenne ich, wann eine Anode ausgetauscht werden muss?

Die Standardindikatoren sind Zellspannung und Chlorausbeute. Ein allmählicher Spannungsanstieg von 5% bis 8% über Jahre hinweg ist normaler Verschleiß der Beschichtung; ein Anstieg von 10% bis 15% über den Ausgangswert oder ein plötzlicher Sprung von 15% oder mehr deutet auf Erschöpfung der Beschichtung oder lokalen Ausfall hin. Die Verfolgung des Trends der Zellspannung – nicht nur des absoluten Werts – gibt die früheste Warnung, und die Überwachung der Chlorproduktion pro kWh bestätigt die Diagnose. Wenn die Spannung steigt, aber die Chlorproduktion konstant bleibt, verschlechtert sich die Beschichtung; wenn beide zusammen steigen, kann die Änderung im Sole-System oder Gleichrichter liegen, also überprüfen Sie diese, bevor Sie neue Elektroden bestellen.

10.3 Rechtfertigen Premium-Anoden wirklich ihren höheren Preis?

Bei den meisten Chlorerzeugungsanwendungen, ja. Der Aufpreis erhöht die Anodenkosten typischerweise um 20% bis 40%, während die Lebensdauer um 30% bis 50% verlängert und der Energieverbrauch gesenkt wird. Bei einer Anlage mit 200 kg/Tag deckt die Energieeinsparung allein normalerweise die Preisdifferenz innerhalb von zwei bis drei Jahren, und das verlängerte Austauschintervall verstärkt den Nutzen. Für Anlagen, die kontinuierlich laufen, sind Premium-Anoden die rationale Wahl.

Anlagen mit Unterbrechungsbetrieb und bescheidenen jährlichen Betriebsstunden können Standardbeschichtungen als ausreichend empfinden, da die Beschichtung hauptsächlich während der Elektrolyse und nicht in Ruhezeiten verschleißt.

10.4 Kann ein alter Elektrolyseur mit neuer Beschichtungstechnologie aufgerüstet werden?

Ja, in den meisten Fällen. Anoden sind austauschbare Komponenten, und der Einbau hochwertiger nanostrukturierter Anoden in einen vorhandenen Zellenrahmen ist ein üblicher Aufrüstungsweg, der die Energieeffizienz verbessert und das nächste Austauschintervall verlängert. Der Zellenkörper, Dichtungen und die Stromverteilung sollten gleichzeitig überprüft werden, da abgenutzte Stromverteiler den Vorteil besserer Anoden zunichte machen können. Es ist auch zu bestätigen, dass der Gleichrichter den Strom liefern kann, für den die neuen Anoden ausgelegt sind, da eine höhere Stromdichtefähigkeit nur dann von Vorteil ist, wenn die Stromversorgung diese tatsächlich unterstützen kann.
