Technologie chlor-alkali à cellule à membrane par rapport à celle à diaphragme : quel procédé convient à votre usine ?

En 2016, une usine de produits chlor-alkali en Asie du Sud a subi une défaillance catastrophique des diaphragmes d'amiante dans deux de ses 48 cellules. La panne de production de 11 jours a réduit la production de soude caustique d'environ 14 %, et les contrats en aval d'une valeur estimée à 1,7 million de dollars ont été placés sous force majeure. La cause profonde : un gonflement progressif des diaphragmes aggravé par les impuretés de saumure qui avaient dépassé le seuil de 5 ppm de calcium sur 18 mois. L'usine avait choisi la technologie des diaphragmes en 2004 parce que le coût initial était environ 20 % inférieur à celui de la technologie des membranes. Dix ans de compromis opérationnels plus tard, le conseil d'administration a approuvé la conversion complète à la technologie des membranes. Le choix entre ces deux technologies a des répercussions sur toutes les dimensions de l'exploitation de l'usine pendant des décennies — et choisir uniquement en fonction du coût initial, sans modéliser les implications énergétiques, de pureté et de conformité sur l'ensemble du cycle de vie, est l'erreur la plus coûteuse qu'un investisseur dans le secteur chlor-alkali puisse commettre.

1. Le procédé chlor-alkali : Pourquoi le choix des cellules est important

L'industrie chlor-alkali est l'une des plus grandes industries électrochimiques au niveau mondial, produisant environ 85 millions de tonnes de chlore, 95 millions de tonnes de soude caustique et 2,5 millions de tonnes d'hydrogène chaque année. La réaction centrale — l'électrolyse de saumure de NaCl pour produire du Cl₂, de la NaOH et de l'H₂ — est restée inchangée depuis les années 1890. Ce qui a évolué, c'est la technologie des cellules, motivée par le coût de l'énergie, la pureté des produits et la réglementation environnementale.

Trois technologies de cellules se sont concurrencées : les cellules au mercure, les cellules à diaphragme et les cellules à membrane. Les cellules au mercure ont été en grande partie éliminées en vertu de la Convention de Minamata de 2013, qui oblige les États signataires à éliminer la production par cellules au mercure d'ici 2025. Aujourd'hui, environ 95 % des nouvelles capacités dans le monde utilisent la technologie à membrane. Les usines à diaphragme restantes, concentrées en Amérique du Nord et dans certaines parties d'Asie, font face à des pressions croissantes de la part des régulateurs de l'énergie et des clients exigeant de la soude caustique de plus haute pureté.

2. Fonctionnement de la technologie des cellules à diaphragme

Dans une cellule à diaphragme, les compartiments anodique et cathodique sont séparés par un diaphragme perméable en amiante — ou modifié par polymère. De la saumure saturée (environ 25 % de NaCl) entre dans le compartiment anodique, où les ions chlorure s'oxydent en gaz chlor à une anode en DSA en titane. Les ions sodium migrent à travers le diaphragme dans le compartiment cathodique, où l'eau se réduit en hydrogène et en ions hydroxyde à une cathode en acier. Le catholyte résultant est un mélange d'environ 11 % à 12 % de NaOH et de 15 % à 16 % de NaCl — le diaphragme permet la migration des ions mais ne prévient pas le mélange massique.

Cette séparation partielle est la limitation définissante. La soude caustique doit être évaporée pour passer de 12 % à 50 % de NaOH en concentration, consommant environ 3,0 à 3,5 tonnes de vapeur par tonne de produit à 50 %, tout en précipitant environ 1,0 à 1,2 tonnes de sel par tonne de NaOH pour recyclage. Même après évaporation et séparation du sel, la soude caustique à 50 % conserve 150 à 300 ppm de NaCl comme impureté dissoute, ce qui la rend inappropriée pour des applications telles que la production de rayonne viscose ou les intermédiaires pharmaceutiques. La pureté du chlore est généralement de 97 % à 98 %, l'oxygène étant l'impureté principale.

3. Fonctionnement de la technologie des cellules à membrane

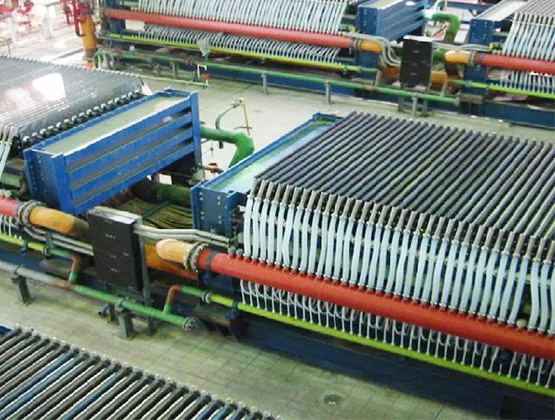

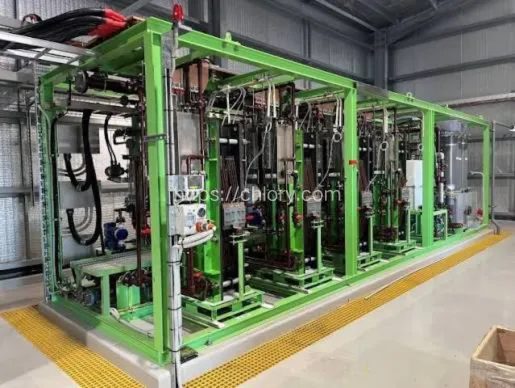

La cellule à membrane remplace le diaphragme perméable par une membrane échangeuse de cations perfluorée — généralement une bicouche sulfonate/carboxylate de type Nafion — qui permet sélectivement aux ions sodium (Na⁺) de passer tout en bloquant les ions chlorure (Cl⁻) et hydroxyde (OH⁻). Cette sélectivité change fondamentalement ce qui se passe en aval.

De la saumure ultrapure (Ca + Mg combinés en dessous de 20 ppb) entre dans le compartiment de l'anode. Du chlore se forme à l'anode avec une pureté de 98 % à 99 %. Les ions sodium migrent à travers la membrane dans le compartiment de la cathode, qui est alimenté avec de la soude caustique diluée (environ 30 % à 32 %). La réaction à la cathode produit de l'hydrogène avec une pureté supérieure à 99,9 % et des ions hydroxyde supplémentaires. Étant donné que la membrane bloque la migration des chlorures, le catholyte obtenu est à 32 % à 35 % de NaOH et contient moins de 50 ppm de NaCl — environ un ordre de grandeur plus pur que le catholyte de diaphragme avant évaporation.

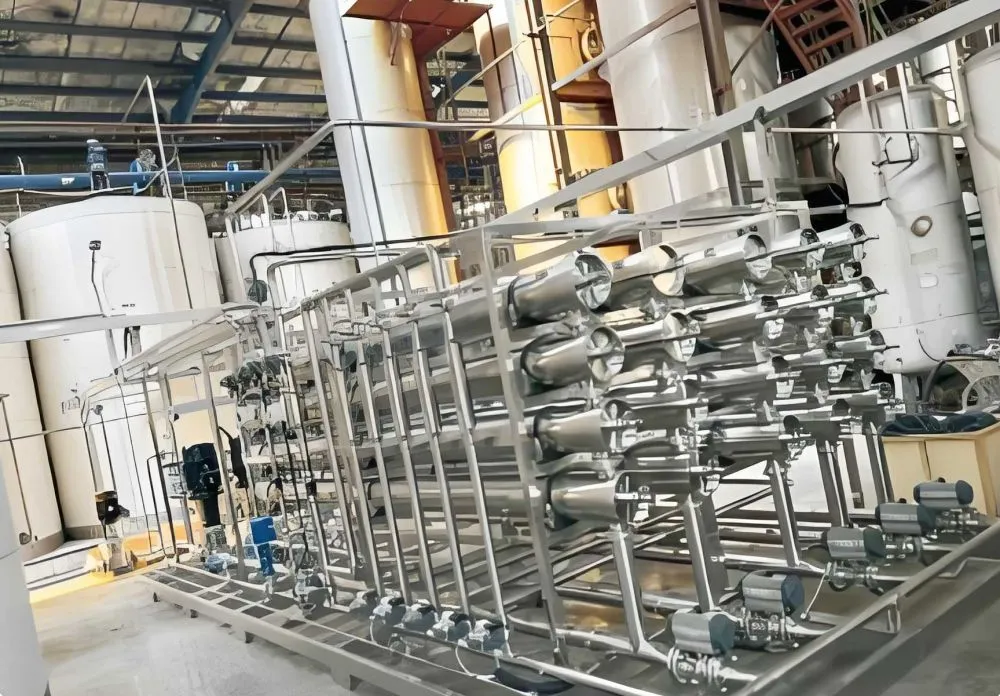

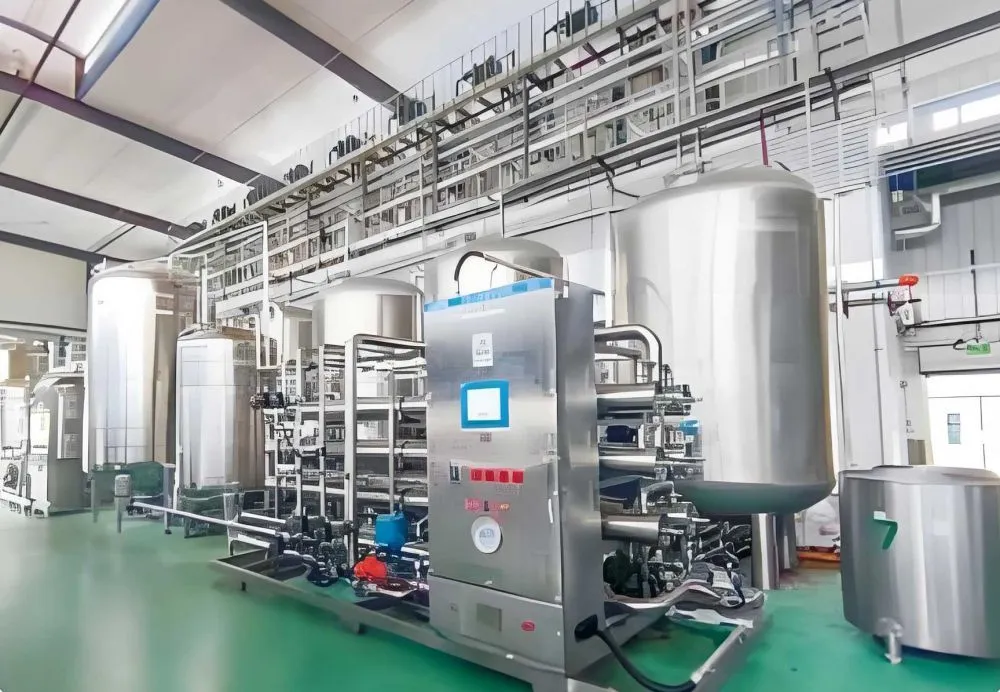

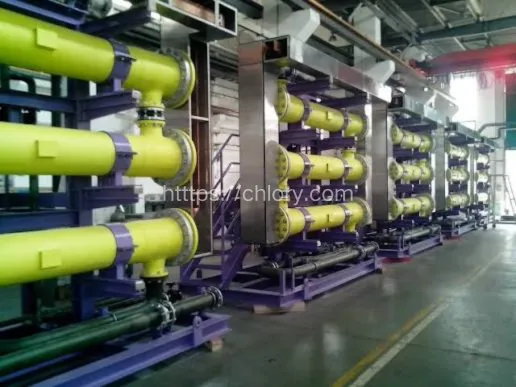

Le train d'évaporation est correspondamment plus court : la concentration de 32 % à 50 % nécessite environ un tiers de la vapeur, soit environ 0,8 à 1,2 tonnes par tonne de NaOH à 50 %. Le compromis est le système de purification de la saumure — traitement en plusieurs étapes avec précipitation primaire, filtration secondaire et polissage par échange d'ions — qui représente environ 5 % à 8 % du coût total d'installation.

4. Comparaison de la qualité des produits

La teneur en chlorure dans la soude caustique de qualité diaphragme — environ 0,03 % de NaCl en poids — la rend inappropriée pour plusieurs segments en croissance. L'industrie du rayonne, qui consomme environ 6 % de la soude caustique mondiale, exige une teneur en chlorure inférieure à 50 ppm. Les normes pharmaceutiques et alimentaires exigent effectivement le produit des cellules à membrane dans la plupart des juridictions. Cette bifurcation du marché s'élargit : à mesure que les spécifications en aval se resserrent, le marché accessible de la soude caustique de qualité diaphragme diminue d'environ 1 % à 2 % par an.

5. Consommation d'énergie : où l'écart de coût réel apparaît

L'énergie électrique pour l'électrolyse est similaire entre les technologies : environ 2 450 à 2 650 kWh CC par tonne de Cl₂ pour les cellules diaphragme et 2 200 à 2 500 kWh pour les cellules à membrane avec des cathodes activées modernes. L'avantage de 5 % à 10 % provient de la réduction de l'espace entre les électrodes (environ 2 à 3 mm contre 5 à 7 mm) et de l'élimination des pertes ohmiques à travers l'amiante saturé de liquide.

Une divergence substantielle se produit en aval. Une usine à diaphragme évapore environ 8 tonnes d'eau par tonne de NaOH à 50% — à partir d'une concentration de catholyte de 12% — en consommant de 2,5 à 3,5 tonnes de vapeur par tonne de produit à 50%. En équivalent thermique, cela ajoute environ 1 800 à 2 500 kWh par tonne de NaOH. Une usine à membrane ne fait évaporer que de 32% à 50%, en consommant de 0,8 à 1,2 tonnes de vapeur — moins de la moitié de la charge thermique. Pour une usine de production de 200 000 tonnes de NaOH par an, la pénalité d'évaporation du diaphragme se traduit par une consommation supplémentaire de 140 000 à 220 000 tonnes de vapeur par an. À 25 dollars la tonne de vapeur, cela représente environ 3,5 à 5,5 millions de dollars par an — un coût récurrent pour toute la durée de fonctionnement de l'usine.

6. Impact environnemental et exposition réglementaire

L'amiante, le matériau traditionnel pour les diaphragmes, est un cancérigène reconnu nécessitant une gestion des déchets dangereux durant le cycle de remplacement du diaphragme, qui dure de 12 à 18 mois. Les coûts d'élimination ont augmenté de 40% à 60% au cours de la dernière décennie, et plusieurs pays ont fixé des dates d'élimination progressive. Même les diaphragmes composites en PTFE non amiante ajoutent environ 800 à 1 200 dollars par cellule et par remplacement.

Les cellules à membrane éliminent complètement l'amiante. Les membranes perfluorées sont chimiquement inertes en fonctionnement normal et classées comme non dangereuses à la fin de leur vie, avec des coûts d'élimination d'environ 200 $ à 400 $ par cellule tous les 3 à 5 ans. Le volume d'eaux usées est l'autre grand facteur de différenciation. Une usine à diaphragme produit environ 1,5 à 2,5 m³ d'effluents liquides par tonne de chlore, dont une grande partie provient de la purification de la saumure et de l'étape de séparation du sel. Une usine à membrane, avec sa boucle de saumure fermée, produit 0,5 à 0,8 m³ — une réduction d'environ 60 % à 70 %. Dans les régions où les autorisations de rejet industriel sont coûteuses ou strictement limitées, cette différence seule peut l'emporter sur les considérations de capital et d'énergie dans le processus de sélection de la technologie.

7. Coûts d'investissement et de fonctionnement sur une période de 15 ans

Les usines à membrane coûtent de 15 % à 25 % de plus par tonne installée de capacité annuelle de chlore, en raison du coût des membranes (environ 600 $ à 1 200 $/m², avec 2,5 à 3,0 m² nécessaires par tonne de capacité journalière), de la purification de la saumure et de l'utilisation de matériaux de qualité supérieure pour la soude caustique de haute pureté. Cependant, les coûts de fonctionnement sur 15 ans racontent une autre histoire.

Pour une installation de production de NaOH de 200 000 tonnes par an : les cellules à diaphragme consomment environ 38,2 millions de dollars par an en électricité (2 550 kWh/t à 0,08 dollar/kWh), 4,8 millions de dollars en vapeur, 2,1 millions de dollars en pièces de cellule, 1,2 millions de dollars en produits chimiques pour la saumure et 0,9 million de dollars en élimination des déchets — environ 47,2 millions de dollars au total. Les cellules à membrane consomment environ 35,3 millions de dollars en électricité (2 350 kWh/t), 1,6 millions de dollars en vapeur, 3,0 millions de dollars en pièces de cellule, 2,5 millions de dollars en produits chimiques pour la saumure et 0,2 million de dollars en élimination — environ 42,6 millions de dollars au total. L'avantage opérationnel annuel de 4,6 millions de dollars permet de rembourser le capital plus élevé en environ 11 ans sur l'énergie et l'élimination des déchets seulement. Lorsque l'on inclut la prime de revenu de 15 à 30 dollars par tonne pour la soude caustique de qualité membrane, le remboursement est ramené à environ 5 à 7 ans.

8. Étude de cas : Conversion par phases

Un producteur de produits chlor-alkali en Asie de l'Est a commencé une conversion par phases de 60 cellules à diaphragme à la technologie des cellules à membrane en 2018, convertissant 20 cellules à la fois sur quatre ans pour respecter ses engagements de fourniture. Coût total : environ 88 millions de dollars. La consommation d'énergie globale par tonne de NaOH a diminué d'environ 18 %, la pureté du produit est passée de 180 ppm de NaCl à moins de 25 ppm, et l'installation a obtenu la qualification de trois clients pharmaceutiques auparavant inaccessibles. Le remboursement complet est prévu d'ici 2029 — environ 7 ans après la phase finale.

Un cas contrasté : une installation sud-américaine de 30 000 tonnes par an a opté pour une usine à membranes sur nouveau terrain pour environ 62 millions de dollars plutôt que pour une rénovation. Mise en service en 2022, elle a atteint sa capacité de conception en moins de 3 mois à 2 280 kWh CC par tonne de Cl₂ — environ 8 % en dessous des spécifications. La décision a été influencée autant par la difficulté à trouver des entrepreneurs qualifiés pour manipuler l'amiante que par l'économie de l'énergie.

9. Quand les cellules à diaphragme ont encore du sens

Pour une usine complètement amortie âgée de 15 à 20 ans, ayant accès à de la vapeur à bas coût depuis un complexe pétrochimique intégré, et ayant une clientèle dans l'industrie de la pâte à papier ou du raffinage de l'alumine qui n'exige pas de potasse caustique de haute pureté, les cellules à diaphragme peuvent rester rentables pendant encore 5 à 8 ans. Dans ces cas, le capital enfoncé est en effet nul et l'avantage opérationnel des membranes se réduit à environ 1,5 à 2,5 millions de dollars par an pour une installation de 100 000 tonnes par an, prolongeant le délai de rentabilité de la conversion au-delà de 15 ans.

Bluewav Technology conseille les clients EPC d'évaluer trois questions : Quelle pureté de potasse caustique exige votre mix clientèle ? Quel est le coût de la vapeur livrée ? Et quelle est la trajectoire réglementaire de l'amiante dans votre juridiction ? Lorsque l'une des réponses pointe vers des spécifications plus strictes ou une conformité plus rigoureuse, le chemin des membranes devient difficile à contester — non parce que la technologie des cellules à diaphragme a échoué, mais parce que l'environnement réglementaire et commercial a évolué au-delà d'elle.

10. Questions fréquemment posées

10.1 Est-il possible de moderniser une usine à diaphragme pour qu'elle utilise la technologie à membrane ?

Oui, et cela devient de plus en plus courant. La modernisation consiste à remplacer les corps de cellules et les électrodes, à installer une purification de saumure (traitement primaire plus polissage par échange d'ions) et à améliorer la chaîne d'évaporation. L'équipement existant de manipulation et de compression du chlore peut généralement être conservé. La conversion d'une usine de 100 000 tonnes/an de NaOH nécessite des arrêts de 4 à 6 semaines par banc de cellules, répartis sur 18 à 24 mois. Le capital de modernisation s'élève approximativement à 50 % à 70 % de celui d'une usine à membrane neuve équivalente, selon l'état de l'infrastructure.

10.2 À quelle fréquence les membranes échangeuses d'ions doivent-elles être remplacées ?

Les membranes modernes ont une durée de vie de 3 à 5 ans. Après cela, l'efficacité du courant passe d'environ 96 % à moins de 92 % et la tension de la cellule augmente de 0,1 à 0,2 volts. Le remplacement est dicté par des considérations économiques : lorsque la pénalité énergétique dépasse le coût de remplacement plus le temps d'arrêt, le changement est planifié. Les membranes installées depuis 2015 atteignent régulièrement 4 à 5 ans grâce à une densité améliorée de la couche d'acide carboxylique et une meilleure résistance aux impuretés.

10.3 Quelle est l'échelle économique minimale pour une usine de chlor-alkali à membrane ?

Une usine produisant entre 20 000 et 30 000 tonnes par an de NaOH (à 50 %) peut être viable si elle dessert un marché aval captif ou une région où les coûts d'importation sont élevés. L'intensité du capital à cette échelle est d'environ 1 800 à 2 200 dollars par tonne annuelle, contre 1 300 à 1 600 dollars pour une usine de taille mondiale produisant 200 000 tonnes par an - une pénalité d'échelle d'environ 30 % à 40 %. En dessous de 15 000 tonnes par an, l'économie devient difficile sans électricité subventionnée ou une position de monopole.

10.4 Que se passe-t-il du coproduit hydrogène dans une usine à membrane ?

L'hydrogène est produit à raison d'environ 28 kg par tonne de chlore (0,028 kg H₂/kg Cl₂). Dans les usines à diaphragme, il est généralement brûlé comme gaz combustible. Dans les usines à membrane, la pureté supérieure à 99,9 % permet des ventes directes par pipeline à environ 1,50 à 2,50 dollars le kg, la compression pour la livraison par semi-remorque à 3,00 à 5,00 dollars le kg, ou la purification pour la qualité pile à combustible moyennant un supplément. Une usine de NaOH produisant 200 000 tonnes par an coproduit environ 5 600 tonnes d'hydrogène par an ; à 2,00 dollars le kg, cela représente environ 11 millions de dollars de revenus annuels - environ 10 % des revenus totaux de l'usine - qui seraient en grande partie perdus sous forme de valeur énergétique dans une exploitation à diaphragme.
