Qu'est-ce qu'un générateur de l'hypochlorite de sodium? Comment l'électrolyse sur place produit du NaClO pour la désinfection de l'eau

Lorsque les pluies de mousson ont inondé la seule route menant à une station d'épuration municipale de 200 000 m³/jour, le stock de chlore en vrac de l'installation s'est épuisé en 48 heures. Avec un délai de livraison minimum de 72 heures pour la prochaine livraison, les effluents partiellement traités se sont écoulés dans les eaux réceptrices pendant trois jours. L'amende réglementaire a dépassé 180 000 $. Un générateur de l'hypochlorite de sodium sur site, a déterminé l'examen post-incident, aurait éliminé complètement la défaillance ponctuelle.

1. Qu'est-ce que l'hypochlorite de sodium et pourquoi le traitement de l'eau en dépend-il ?

L'hypochlorite de sodium (NaClO) est un composé oxydant à base de chlore qui a été le pilier de la désinfection de l'eau depuis plus d'un siècle. Lorsqu'il est dissous dans l'eau, il libère de l'acide hypochloreux (HOCl) et des ions hypochlorite (OCl⁻), deux biocides puissants qui détruisent les bactéries et les virus en pénétrant dans les parois cellulaires et en perturbant la fonction enzymatique. Le rapport HOCl/OCl⁻ dépend du pH — à un pH de 6,5, environ 90 % existe sous la forme d'HOCl plus efficace, tandis qu'à un pH de 8,5, les OCl⁻ dominent à environ 75 %.

Ce que de nombreux exploitants d'installations négligent, c'est à quelle vitesse l'hypochlorite de sodium commercial se dégrade. Un lot de NaClO à 12,5 % stocké à 25 °C perd environ 30 % de son chlore disponible en 14 jours. À 35 °C, température typique des régions tropicales, cette perte s'accélère à environ 50 %. Une livraison en vrac unique de 20 000 litres peut passer de 12,5 % à moins de 8 % avant consommation, obligeant les exploitants à augmenter les doses administrées.

2. Le problème de la chaîne d'approvisionnement que la production sur site résout

L'hypochlorite de sodium en vrac est classé comme un matériau dangereux corrosif (UN 1791), ce qui impose des restrictions sur les types de conteneurs, la planification des itinéraires et la conception des installations de stockage. Chaque maillon de la chaîne d'approvisionnement — fabricant, entrepôt de distributeur, stockage de l'utilisateur final — est un point potentiel de défaillance. Les fermetures de routes, la congestion des ports ou les arrêts de maintenance des usines peuvent interrompre l'approvisionnement pendant plusieurs jours. Environ 15 % des services publics d'eau d'Amérique du Nord ont signalé des retards de livraison d'hypochlorite de sodium dépassant 7 jours lors des perturbations de 2020 à 2022.

La production sur site élimine cette chaîne en produisant le désinfectant sur place à partir de trois éléments non dangereux : du sel de qualité alimentaire, de l'eau et de l'électricité. Une installation élimine le risque de transport, évite la dégradation chimique pendant le stockage et fonctionne indépendamment des fournisseurs externes. Un incident survenu en 2018 dans une installation d'eau d'Asie du Sud-Est — où un réservoir en vrac corrodé a libéré environ 8 000 litres d'hypochlorite dans un canal d'égout, entraînant des coûts de nettoyage dépassant 400 000 dollars — illustre encore pourquoi l'argument de la sécurité seul motive l'adoption de cette technologie.

3. Fonctionnement d'un générateur sur site : le processus d'électrolyse

Un générateur de l'hypochlorite de sodium applique un courant continu contrôlé à une solution de saumure pour produire du NaClO en quatre étapes. Tout d'abord, l'eau adoucie est mélangée avec du sel de haute pureté — du NaCl de qualité sous vide avec une combinaison de calcium et de magnésium inférieure à 20 ppm — pour créer une saumure à une concentration d'environ 3% à 5%. Une citerne de saumure équipée d'un capteur de niveau et d'un moniteur de conductivité garantit une qualité constante de l'alimentation. L'eau dure doit être adoucie en amont ; les ions calcium et magnésium encrassent la surface de la cathode et réduisent l'efficacité de l'électrolyse de 15% à 20% en quelques semaines de fonctionnement si elle n'est pas traitée.

Deuxièmement, la saumure entre dans une cellule électrolytique où une alimentation électrique continue applique environ 3 à 5 volts à travers un ensemble d'électrodes. L'anode — un substrat de titane revêtu d'oxydes métalliques mixtes (MMO), généralement une combinaison de dioxyde de ruthénium et de dioxyde d'iridium — catalyse l'oxydation des ions chlorure (Cl⁻) en gaz chloré. À la cathode, généralement en titane ou en Hastelloy, l'eau est réduite en gaz hydrogène et en ions hydroxyde. Le chlore réagit immédiatement avec l'hydroxyde de sodium généré à la cathode pour former du NaClO : Cl₂ + 2NaOH → NaClO + NaCl + H₂O.

Troisièmement, la solution de NaClO quitte la cellule à une concentration déterminée par la force de la saumure, la densité de courant et le temps de séjour. Les générateurs à faible concentration produisent de 0,6 % à 0,8 % de NaClO ; les systèmes à haute concentration atteignent de 12 % à 15 % en utilisant une recirculation avec refroidissement intégré. Le sous-produit hydrogène — environ 0,028 kg par kg de Cl₂ — est dilué à moins de 2 % en volume (la moitié de la limite inférieure d'explosivité de 4 %) et évacué en toute sécurité par un système d'air forcé avec surveillance continue de H₂.

Quatrièmement, le produit s'écoule dans un réservoir journalier en HDPE ou en plastique renforcé de fibre de verre conçu pour 24 à 48 heures de consommation de pointe. Des pompes doseuses injectent la solution dans le flux d'eau traitée, un analyseur de chlore résiduel fournissant des retours pour ajuster la dose et maintenir le chlore résiduel cible — généralement de 1 à 5 mg/L pour les eaux usées et de 0,5 à 2 mg/L pour l'eau potable.

4. Générateurs à faible concentration par rapport aux générateurs à haute concentration

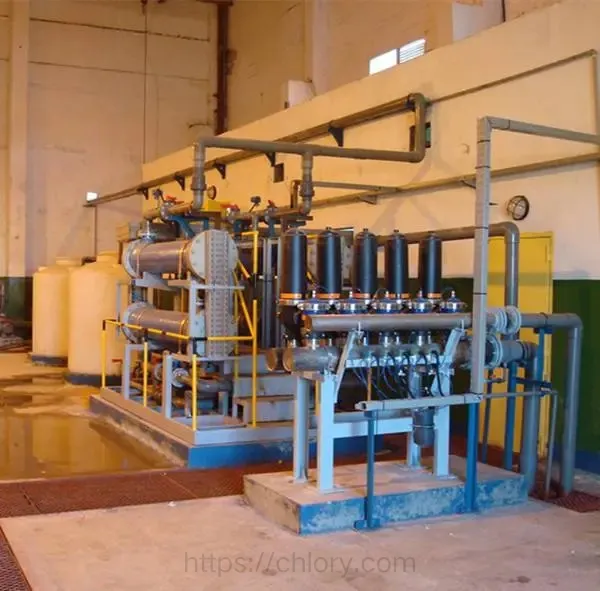

Les générateurs se répartissent en deux catégories en fonction de la concentration de sortie. Les unités à faible concentration produisent de 0,6 % à 0,8 % de NaClO grâce à un écoulement de saumure en passe unique, utilisé directement sans recirculation. Elles sont mécaniquement plus simples, consommant de 4,0 à 5,5 kWh par kilogramme de chlore équivalent. Cependant, une installation consommant 50 kg/jour a besoin d'environ 6 250 litres de stockage de produit contre seulement 400 litres pour un produit commercial à 12,5 %.

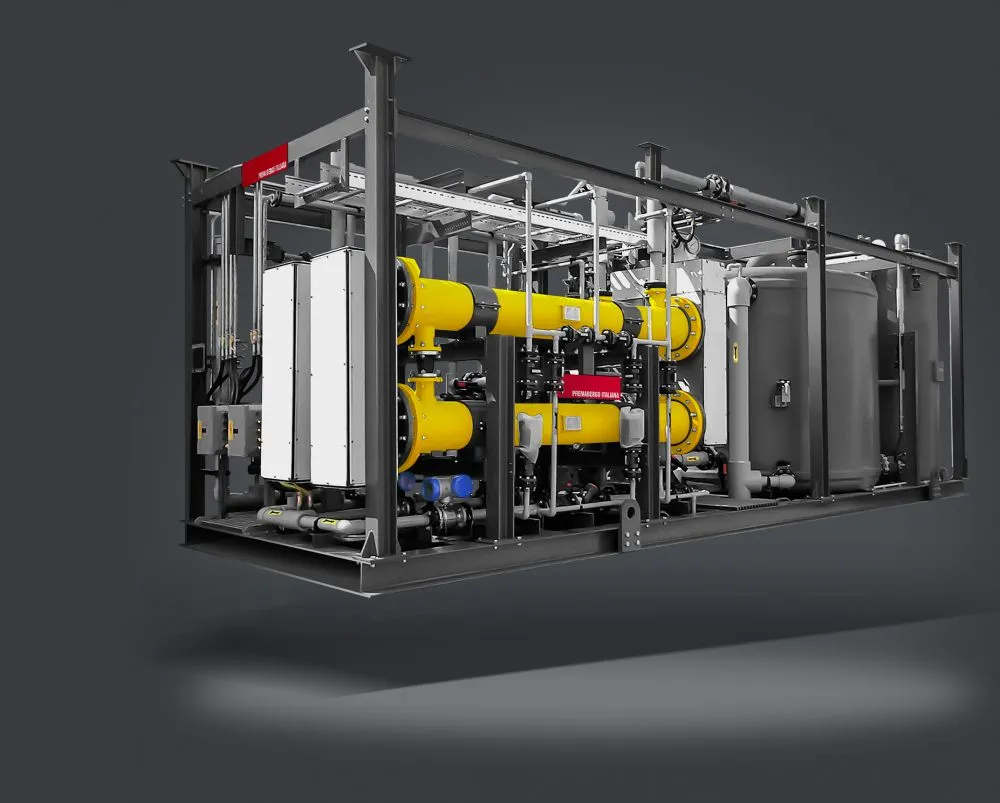

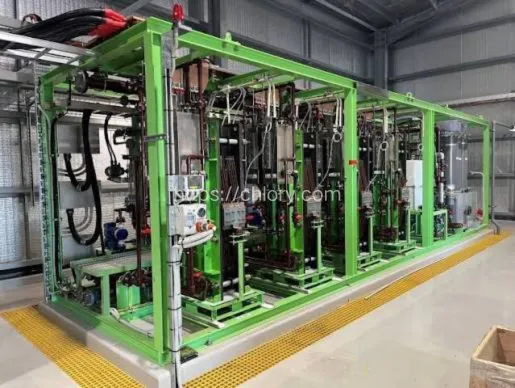

Les générateurs à haute concentration produisent de 12% à 15% de NaClO grâce à une boucle de saumure en circulation avec un refroidissement intégré qui maintient la température des cellules entre 20°C et 30°C. La consommation d'énergie est de 5,5 à 7,0 kWh/kg de Cl₂, mais le volume de stockage est dix fois plus petit. Ils conviennent aux installations ayant des contraintes d'espace ou des besoins de stockage pour plusieurs jours. Le choix de la concentration a un impact sur la conception globale de l'usine. Un système à 0,8% alimentant une station d'épuration d'eau potable avec une demande de chlore de 100 kg/jour nécessite environ 12 500 litres de stockage de produit ; la même demande satisfaite par un système à 12% nécessite environ 830 litres. Le compromis consiste en un coût d'investissement et d'électricité plus élevé pour les systèmes à haute concentration, tandis que les systèmes à basse concentration nécessitent plus d'espace et consomment plus de sel. D'après notre expérience de projet, environ 60% de nos clients municipaux choisissent les systèmes à basse concentration pour la simplicité de fonctionnement, tandis que les utilisateurs industriels ayant un espace au sol limité préfèrent les systèmes à haute concentration.

5. Composants clés et leur impact sur la durée de vie du système

La cellule électrolytique et l'anode représentent environ 40% à 50% du coût total du système. Tianjin Bluewav Technology Co.,ltd conçoit des cellules avec un espacement d'électrodes optimisé à environ 3 à 4 mm — un équilibre entre l'évacuation des bulles de gaz et la résistance électrique qui affecte directement la consommation de kWh par kilogramme de chlore produit.

6. Comparaison des coûts : Production sur site vs Approvisionnement en vrac

Pour une installation consommant 100 kg/jour de chlore équivalent sur 350 jours par an : le NaOCl à 12,5 % en vrac, livré à 0,60 $/kg, coûte environ 42 000 $ en produits chimiques, 9 200 $ en stockage, équipement de dosage et main-d'œuvre de manipulation — soit un total annuel d'environ 51 200 $. Un générateur sur site à 0,8 % coûte environ 8 500 $ en sel (à 0,12 $/kg, 3,5 kg de sel par kg de Cl₂), 16 000 $ en électricité (5,0 kWh/kg à 0,09 $/kWh), 12 000 $ en capital amorti et 9 000 $ en main-d'œuvre — soit environ 45 500 $ au total. La solution de production sur site permet d'économiser environ 5 700 $ par an à ces tarifs.

Les chiffres varient en fonction des conditions locales. Lorsque le coût de l'électricité dépasse 0,12 $/kWh et que le produit chimique en vrac est inférieur à 0,50 $/kg, l'approvisionnement en vrac conserve un avantage en termes de coût. Lorsque l'énergie est bon marché et les distances de livraison importantes — nous avons constaté que les prix de livraison en vrac dépassaient 2,00 $/kg dans les exploitations minières éloignées — la production sur site est gagnante d'un facteur 3 à 1. Une seule sanction en vertu d'un décret de consentement peut dépasser le coût total du générateur, faisant de la valeur de l'assurance de conformité le véritable moteur économique pour les usines de plus de 50 000 m³/jour environ.

7. Exemples d'application

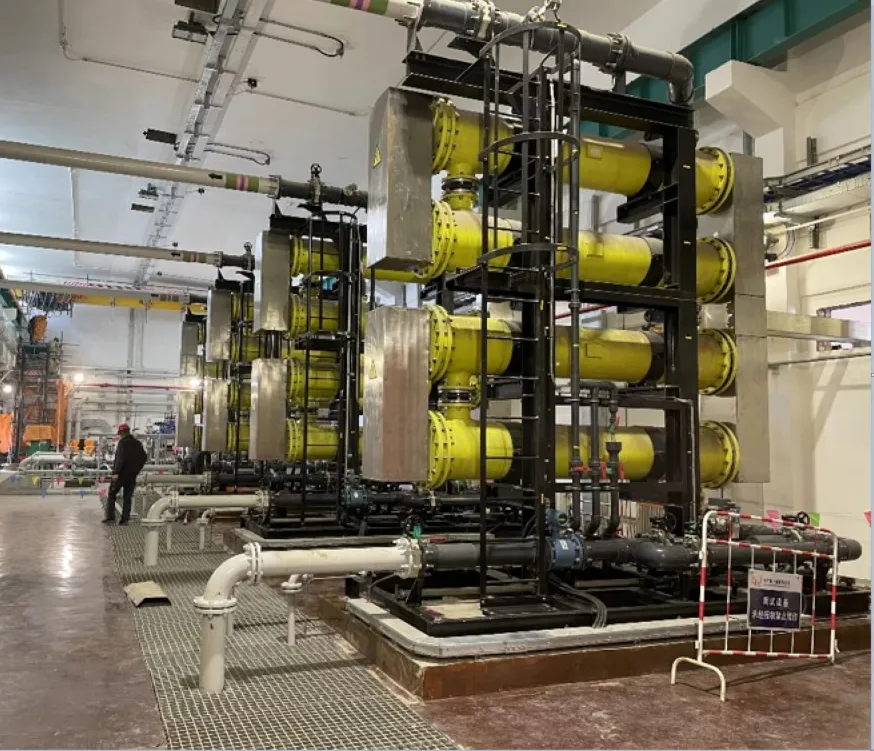

Eaux usées municipales représentent la plus grande base d'installations. Une installation moyenne traitant 100 000 m³/jour visant 200 UFC/100 mL de coliformes fécaux consomme de 500 à 2 000 kg/jour de chlore équivalent, avec des générateurs généralement configurés en N+1 pour la redondance. La qualité de l'effluent affecte directement la dose : une MES supérieure à 10 mg/L double approximativement la quantité de chlore requise par rapport à une MES inférieure à 5 mg/L.

Eau potable utilise du NaOCl pour la désinfection primaire et le maintien du résidu de distribution à 0,2 à 2,0 mg/L. L'absence de formation de sous-produits de chlorate — un problème connu avec l'hypochlorite en vrac vieilli — est cruciale car les limites de chlorate se resserrent de 0,7 à 0,25 mg/L dans plusieurs juridictions.

Refroidissement industriel dépend de biocides au chlore pour contrôler le biofilm dans les tours et les échangeurs de chaleur. Un système de refroidissement de 10 000 tonnes nécessite de 20 à 50 kg/jour pendant le pic estival, avec un contrôle automatique de l'ORP permettant un fonctionnement sans surveillance en dehors des heures de travail.

8. Études de cas

Une usine municipale d'Asie du Sud-Est traitant 300 000 m³ par jour, après avoir subi trois perturbations d'approvisionnement liées aux typhons au cours d'une même saison, qui ont entraîné des pénalités d'environ 95 000 dollars, a installé un générateur de 0,8 % dimensionné pour produire l'équivalent de 300 kg/jour de chlore. Coût total d'installation : environ 380 000 dollars, y compris la préparation de la saumure, les ensembles d'électrolyseurs, le stockage du produit et l'intégration du SCADA. Mise en service en 2021, le système a fonctionné plus de 8 000 heures avec deux inspections programmées des anodes. La consommation de sel a été en moyenne de 3,3 kg/kg de Cl₂, et celle d'électricité de 4,7 kWh/kg. Le coût annuel de désinfection a diminué d'environ 30 %, avec un retour sur investissement simple réalisé en environ 3 ans.

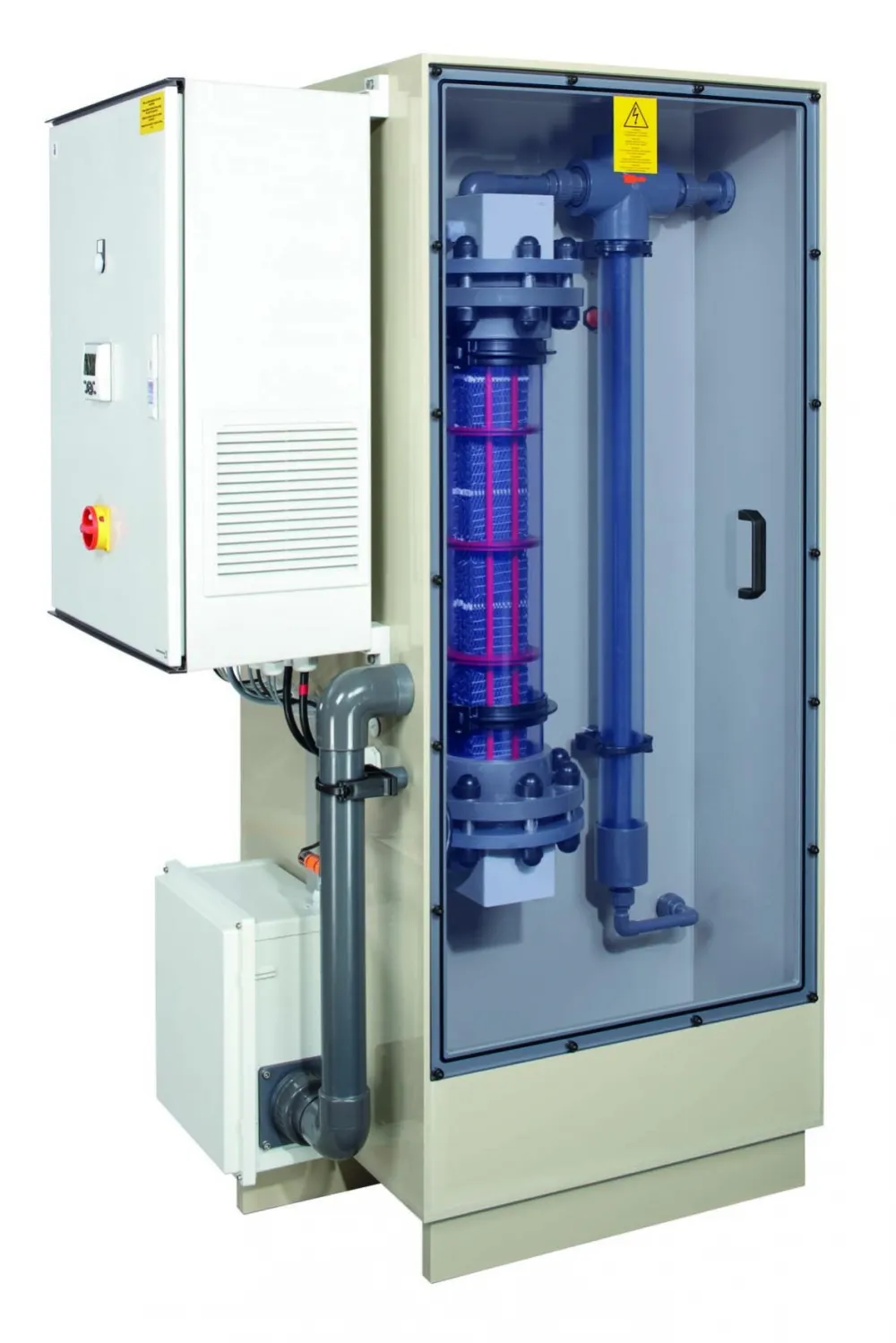

Une usine d'emballage de boissons a installé une unité compacte de 50 kg/jour après un rappel de produit coûtant 250 000 dollars, attribué à de l'hypochlorite en vrac dégradé stocké au-delà de sa durée de conservation efficace. L'installation coûtant 55 000 dollars s'est payée d'elle-même au cours de la première année.

9. Éléments essentiels de fonctionnement

Trois variables dominent l'économie quotidienne. La consommation d'énergie varie en fonction de la concentration de la saumure et de la température de l'eau — un générateur à 15 °C consomme environ 10 % de plus qu'à 25 °C. Le vieillissement des électrodes augmente progressivement la consommation : une cellule consommant 4,5 kWh/kg de Cl₂ lorsqu'elle est neuve peut consommer 5,2 kWh/kg après environ 4 ans. La qualité du sel est la variable silencieuse : le sel solaire contenant 0,3 % de calcium et 0,1 % de magnésium encrasse les cellules environ 3 fois plus rapidement que le sel de qualité sous vide avec une dureté totale inférieure à 20 ppm. La différence de coût — environ 0,08 dollars/kg pour le sel solaire contre 0,14 dollars/kg pour le sel sous vide — est négligeable par rapport à la fréquence accrue de nettoyage et à la durée de vie raccourcie des anodes.

Entretien préventif — nettoyage à l'acide tous les 3 à 6 mois, régénération du désincrusteur tous les 500 à 1 000 m³, calibration du capteur d'hydrogène annuelle — assure généralement une disponibilité opérationnelle supérieure à 95 %. La majorité des arrêts non planifiés, environ 65 % selon nos enregistrements de service, sont dus à un nettoyage différé et non à une panne de composant.

10. Questions fréquemment posées

10.1 Combien de temps dure une anode ?

Les anodes en titane revêtues de MMO standard fonctionnant à 1 500 à 2 500 A/m² offrent généralement une durée de vie de 5 ans avant que l'épuisement du revêtement ne réduise l'efficacité à moins de 80 % de la valeur de base. Les anodes de qualité supérieure avec une plus forte charge de métaux nobles — environ 18 à 22 g/m² contre 12 à 15 g/m² — peuvent prolonger cette durée à 8 ans. La surveillance de la tendance de la tension de la cellule fournit un avertissement précoce : une augmentation progressive de 5 % à 8 % sur la durée de vie nominale est normale ; une augmentation soudaine de 15 % indique une défaillance locale du revêtement.

10.2 Combien de sel consomme un générateur ?

Le minimum stœchiométrique est de 1,65 kg de NaCl par kg d'équivalent chlore. En pratique, la consommation varie de 3,0 à 3,8 kg/kg de Cl₂, avec un excès dû au transfert de saumure non réagie. Les générateurs à haute concentration sont légèrement plus efficaces, avec une consommation de 3,0 à 3,3 kg/kg grâce à la recirculation. Le sel de qualité vide (≥99,5 % de NaCl, ≤20 ppm de Ca+Mg) est fortement recommandé pour minimiser l'encrassement des électrodes.

10.3 La production sur site est-elle sûre ?

Oui — elle élimine le transport de matières dangereuses et le stockage en vrac, les principales préoccupations en matière de sécurité. La seule considération unique est la gestion de l'hydrogène : environ 0,028 kg de H₂ par kg de Cl₂ produit doit être dilué en dessous de 2 % en volume et évacué en toute sécurité. Les générateurs commerciaux sont équipés de ventilateurs à air forcé et de capteurs d'hydrogène avec interrupteurs automatiques.

10.4 Quelle concentration produit un générateur sur site ?

Les unités à faible concentration produisent de 0,6 % à 0,8 % de chlore disponible. Les unités à haute concentration produisent de 12 % à 15 %. La concentration est déterminée par la conception de la cellule — écoulement en passe unique par rapport à l'écoulement en circuit fermé avec refroidissement — et ne peut être modifiée d'un type à l'autre sans remplacer l'ensemble de la cellule et ajouter un circuit de refroidissement.

10.5 Quel est le délai de rentabilité typique pour passer à la production sur site ?

Le délai de rentabilité typique varie de 18 à 36 mois pour des taux de consommation supérieurs à environ 50 kg/jour équivalent de Cl₂. Les trois variables les plus importantes sont le prix des produits chimiques en vrac livrés, le tarif local de l'électricité et le nombre d'heures de fonctionnement annuel. Un délai de rentabilité rapide de moins de 24 mois est courant lorsque les prix en vrac sont supérieurs à 0,70 $/kg et l'électricité est inférieure à 0,10 $/kWh. Lorsque le prix en vrac est inférieur à 0,40 $/kg et l'électricité supérieure à 0,15 $/kWh, le délai de rentabilité peut s'étendre de 4 à 5 ans, bien que les avantages en matière de sécurité et de fiabilité justifient souvent l'investissement dans tous les cas.
