Qualité des cellules d'électrolyseur et durée de vie de l'anode : Qu'est-ce qui détermine une durée de service de 5 ans par rapport à 8 ans ?

En 2021, un générateur d'hypochlorite de sodium dans une installation industrielle du Moyen-Orient a connu une baisse de 42% de l'efficacité de production de chlore seulement 3,5 ans après le début de la durée de vie prévue de 5 ans de l'anode. L'inspection a révélé une délamination localisée du revêtement sur trois des douze plaques d'anode - des zones où la couche d'oxyde de métaux mixtes s'était détachée du substrat de titane, exposant le métal nu inerte pour l'évolution du chlore. Cause première : fonctionnement continu à 115% de la capacité nominale pendant les pics estivaux pendant environ 800 heures sur deux ans, combiné à des excursions de dureté de la saumure au-dessus de 50 ppm de calcium pendant une panne du désincrusteur qui n'a pas été détectée pendant 6 semaines. L'ensemble d'anodes de remplacement a coûté environ 18 000 dollars, et l'interruption de 4 semaines a forcé l'achat de produits chimiques en vrac à un premium. Le coût total a dépassé 35 000 dollars - environ le double du coût supplémentaire de l'anode de qualité supérieure de 8 ans lors de l'achat initial.

1. Pourquoi la durée de vie de l'anode est le facteur de coût critique

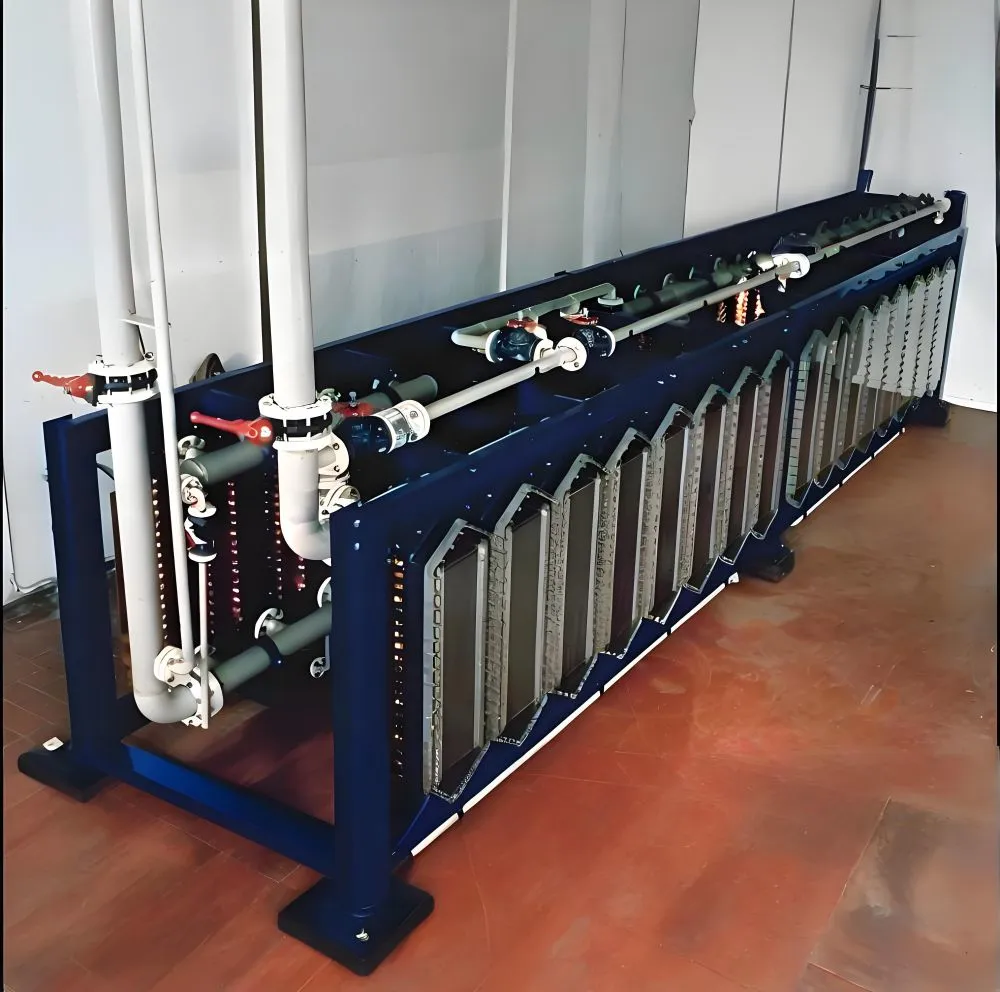

L'anode de la cellule électrolytique est le composant qui convertit l'énergie électrique en désinfectant. Tout le reste - préparation de la saumure, redresseur, stockage, pompes de dosage - existe pour soutenir cette réaction. Lorsque l'anode se dégrade, la production de chlore diminue, l'énergie par kilogramme augmente, et finalement le générateur ne peut pas atteindre la capacité nominale. Aucune autre défaillance de composant n'a un impact systémique équivalent.

Le coût de remplacement de l'anode — ensemble d'électrodes, main-d'œuvre et temps d'arrêt — représente environ 15 % à 25 % du coût total du cycle de vie du générateur sur 15 ans. Passer d'un intervalle de remplacement de 5 ans à 8 ans réduit le nombre de remplacements de 3 à 2, ce qui permet d'économiser environ 25 000 $ à 45 000 $. Tianjin Bluewav Technology Co.,ltd propose à la fois des anodes de qualité standard et premium car la différence ne se limite pas à la période de garantie — il s'agit d'un profil de coût de cycle de vie fondamentalement différent qui devrait être évalué lors de l'achat, et non lors du premier remplacement.

2. Chimie de l'anode MMO : ce qui la rend efficace

L'anode est une anode de dimension stable (DSA) : un substrat en titane revêtu d'oxydes métalliques mixtes (MMO), généralement du bioxyde de ruthénium (RuO₂) pour l'activité d'évolution du chlore et du bioxyde d'iridium (IrO₂) pour la stabilité. Le revêtement a une structure poreuse en forme de boue fissurée avec une surface spécifique 100 à 500 fois supérieure à la surface géométrique. Il est appliqué par décomposition thermique — des solutions précurseurs de chlorures de ruthénium et d'iridium sont appliquées sur le titane et cuites à 450 °C à 500 °C, avec 8 à 15 cycles de revêtement et de cuisson, pour obtenir une épaisseur totale de 5 à 20 micromètres.

L'usure se produit par deux mécanismes : la dissolution progressive de l'oxyde de ruthénium à environ 1 à 3 microgrammes par ampère-heure, et l'érosion mécanique due à l'évolution de bulles de chlore et d'oxygène à la surface de l'anode. Dans une cellule bien conçue, à la densité de courant de conception avec une saumure appropriée, ces phénomènes entraînent une baisse prévisible et linéaire de l'efficacité d'environ 2 % à 4 % par an. Lorsque l'efficacité tombe en dessous de 80 % de la valeur de base, l'anode est arrivée à la fin de sa vie.

3. Variables de fabrication qui déterminent la qualité de l'anode

Toutes les anodes en titane revêtues de MMO ne sont pas équivalentes, et les différences ne sont pas visibles à l'œil nu. Les variables qui déterminent la durée de vie sont intégrées au processus de fabrication.

La charge en métaux précieux — le nombre total de grammes de Ru + Ir par mètre carré — est la seule variable la plus corrélée avec la durée de vie, et aussi celle qui est la plus sujette aux réductions de coût. Le ruthénium se vend entre 400 $ et 600 $ l'once troy, l'iridium entre 4 000 $ et 6 000 $. La réduction de la charge de 20 g/m² à 14 g/m² permet d'économiser environ 35 $ à 50 $ par mètre carré sur le coût des matières premières, mais cela réduit d'environ 3 ans la durée de vie. Le ratio d'iridium est également important : un revêtement Ru:Ir 50:50 résiste 25% à 35% plus efficacement à la dissolution qu'un ratio 70:30, au prix d'une tension cellulaire initiale légèrement plus élevée. Ces compromis sont bien compris par les fabricants expérimentés, mais sont rarement visibles dans une proposition commerciale, sauf si l'acheteur le demande spécifiquement.

4. Conditions d'exploitation qui accélèrent l'usure

Même les anodes de haute qualité échouent prématurément en dehors des conditions de conception. Une densité de courant excessive — fonctionnement à 120 % de la capacité nominale — augmente l'évolution de l'oxygène, qui est mécaniquement plus endommageante que l'évolution du chlore, raccourcissant la durée de vie d'environ 30 % à 40 %. Des excursions de dureté de la saumure au-dessus de 50 ppm de calcium permettent la précipitation dans la structure poreuse du revêtement, perturbant physiquement la couche MMO. Un seul événement de dureté de plusieurs semaines peut réduire la durée de vie de 6 à 12 mois.

Une contamination par le fluorure à des concentrations aussi faibles que 1 à 2 ppm attaque le substrat de titane à l'interface revêtement-substrat, provoquant une corrosion interstitielle qui soulève le revêtement MMO. Le fluorure est rarement présent dans l'eau municipale au-dessus de 1 ppm, mais peut être introduit si de l'acide fluorhydrique est utilisé pour le nettoyage de l'équipement ailleurs dans l'usine et parvient dans l'alimentation en saumure par contamination croisée. Les dommages sont irréversibles — une fois que la liaison revêtement-substrat est compromise, un remplacement est nécessaire.

Le nettoyage acide incomplet qui permet l'accumulation de tartre calcaire augmente la tension de la cellule, et le redresseur compense en augmentant la tension appliquée pour maintenir le courant, ce qui augmente le potentiel anodique et accélère la dissolution du revêtement. Une cellule fonctionnant à 15 % au-dessus de la tension de base propre subit une usure accélérée qui peut réduire la durée de vie restante de 20 % à 30 % en 3 à 6 mois de tension élevée soutenue.

5. Signes d'alerte et détection de défaillance

La défaillance de l'anode est progressive et laisse une trace de données. La dérive de tension de la cellule est l'indicateur le plus fiable : une nouvelle cellule avec de la saumure propre fonctionne à 3,0 à 3,8 V CC. Une augmentation de 5 % à 8 % par rapport à la durée de vie nominale est normale ; une augmentation de 12 % à 15 %, en particulier non linéaire avec une accélération après la 3ème année, justifie une inspection. La baisse de production de chlore à puissance constante est la mesure complémentaire : une perte d'efficacité de 10 % à 16 % après 4 ans est attendue ; 25 % ou plus indique que le remplacement devrait être planifié dans les 3 à 6 mois. Des températures de cellule inégales — une différence de plus de 5 °C à 8 °C entre les régions — indiquent une usure non uniforme du revêtement visible par thermographie infrarouge.

6. 5 ans contre 8 ans : coût du cycle de vie sur 15 ans

Pour un générateur de 200 kg/jour : les anodes standard de 5 ans coûtent environ 15 000 $ par jeu, nécessitant 3 jeux sur 15 ans (45 000 $ d'achat, 9 000 $ de main-d'œuvre, 12 000 $ de produits chimiques de secours, 15 000 $ d'arrêt de production) — environ 81 000 $ au total. Les anodes de qualité supérieure de 8 ans coûtent environ 21 000 $ par jeu, nécessitant 2 jeux (42 000 $ d'achat, 6 000 $ de main-d'œuvre, 8 000 $ de secours, 10 000 $ d'arrêt de production) — environ 66 000 $. Compte tenu de l'avantage en termes d'efficacité énergétique des anodes de qualité supérieure qui maintiennent une tension de fonctionnement plus basse plus longtemps, l'économie nette atteint environ 21 000 $ à 24 000 $. Lorsque les coûts d'arrêt de production dépassent 2 000 $ par jour, l'avantage s'élargit encore.

7. Étude de cas : Une décision coûteuse en matière de spécifications

Une installation de transformation alimentaire en Amérique du Sud a spécifié des anodes standard de 5 ans en 2017, choisissant une offre environ 6 000 $ moins chère qu'une proposition concurrente avec des anodes de qualité supérieure de 8 ans. Pendant les saisons des pluies, l'eau du réseau municipal alimentant le désincrusteur de saumure présentait une turbidité et une teneur en minéraux élevées. Bien que la saumure répondît aux spécifications sur le papier, des augmentations périodiques de la dureté se produisirent. Les anodes standard ont échoué après 3 ans et 8 mois — 16 mois avant la durée de vie de 5 ans prévue — avec la garantie annulée car les augmentations dépassaient les limites spécifiées.

L'ensemble de remplacement a été spécifié comme étant de qualité supérieure pour une durée de 8 ans, au prix d'environ 19 000 $ — 4 000 $ de plus que le coût des remplacements standard. L'achat de produits chimiques de secours pendant la période de remplacement a coûté 8 000 $. Le responsable de l'entretien a calculé que le choix d'anodes de qualité supérieure lors de l'achat initial aurait permis d'économiser environ 21 000 $ net — plus de trois fois la différence de prix initiale. Cette leçon a été intégrée dans leurs directives d'approvisionnement : la spécification des anodes n'est pas le lieu pour économiser des fonds lors de l'achat d'un équipement destiné à une durée de 15 ans.

8. Pratiques d'entretien qui protègent l'investissement dans les anodes

Trois disciplines protègent la durée de vie des anodes. La surveillance continue ou quotidienne de la dureté de la saumure est la plus efficace — un moniteur basé sur la conductivité qui alerte en cas de dépassement du régénérateur de l'eau coûte environ 1 500 $ à 3 000 $ et se paie d'elle-même en évitant une seule excursion dommageable. Le nettoyage acide programmé tous les 3 à 6 mois avec une concentration d'acide vérifiée (5 % à 10 % de HCl ou d'acide sulfamique inhibé, circulation de 30 à 60 minutes) devrait ramener la tension de la cellule à moins de 3 % à 5 % de la valeur de base propre. Le fonctionnement dans les limites de conception signifie ne pas dépasser 105 % à 110 % de la capacité nominale pendant plus de 48 à 72 heures continues pendant les pics saisonniers. Les données sur le terrain de Bluewav Technology montrent que le nettoyage différé est la principale cause de la baisse des performances du générateur, et non la défaillance des composants.

9. Sélection des spécifications de l'anode : un cadre pratique

Lors de l'évaluation des propositions, demandez par écrit la spécification du chargement en métaux nobles — en dessous de 12 g/m² est faible, au-dessus de 18 g/m² est élevé — et vérifiez au moment de la livraison via une mesure XRF d'une électrode d'échantillon si nécessaire. Comprenez les conditions de garantie : une garantie de 8 ans annulée si la dureté de la saumure dépasse 20 ppm offre moins de protection réelle qu'une garantie de 5 ans tolérant 40 ppm. Demandez des données sur la tendance de la tension de la cellule à partir de références d'exploitation avec une qualité de saumure similaire — si le fabricant ne peut pas fournir ces données, l'acheteur dépend entièrement d'une garantie qui peut être contestée en fonction des conditions d'exploitation. La société inclut les spécifications de chargement de l'anode et les valeurs de base de la tension de la cellule dans chaque fiche technique d'équipement, et fournit des données sur la tendance de la tension de référence sur demande.

10.1 Comment puis-je savoir si l'anode de mon générateur approche de la fin de sa vie?

Suivez mensuellement la tension de la cellule CC à courant et température constants, et tracez-la en tant que tendance à examiner trimestriellement. Une augmentation de 5 % à 8 % sur la durée nominale est normale ; 12 % ou plus avec une accélération indique une perte significative de revêtement. La consommation spécifique d'énergie — kWh par kg de Cl₂ — augmentant de 20 % à 25 % par rapport à la valeur de base confirme que le remplacement doit être planifié. La tendance est plus importante que toute lecture unique.

10.2 Est-il possible de recoater une anode plutôt que de la remplacer ?

Le recoatage est techniquement possible — l'ancien revêtement est enlevé du substrat de titane et un nouveau MMO est appliqué. Des spécialistes réputés peuvent obtenir une durée de vie équivalente à 80 % à 90 % de celle d'une nouvelle anode pour 50 % à 60 % du coût, mais avec une garantie plus courte. Pour les installations critiques où le coût d'arrêt est élevé, les nouvelles anodes du fabricant d'origine sont le choix le plus sûr.

10.3 La température de l'eau affecte-t-elle la durée de vie de l'anode ?

Oui. Le taux de dissolution du revêtement à 35°C est environ 1,5 à 2 fois celui à 20°C. Une température plus élevée accélère également la précipitation de carbonate de calcium et l'encrassement de la cathode, augmentant indirectement l'usure de l'anode. La plupart des générateurs sont conçus pour une température de saumure comprise entre 15°C et 30°C ; un fonctionnement continu au-dessus de 35°C accélère l'usure de 20 % à 30 %. En climat chaud, un refroidisseur de saumure ou un réservoir de stockage ombragé maintient l'eau d'alimentation dans la plage appropriée.

10.4 Puis-je prolonger la durée de vie de l'anode en réduisant le courant de fonctionnement ?

Une densité de courant plus faible réduit proportionnellement la dissolution du revêtement, mais réduit également la production de chlore. Si le générateur est surdimensionné par rapport à la demande actuelle, réduire le courant pour l'adapter prolonge la durée de vie de l'anode. Cependant, pour les générateurs de taille appropriée, réduire le courant signifie suppléer avec des produits chimiques en vrac — ce qui contredit le but recherché. La meilleure stratégie consiste à spécifier la bonne qualité d'anode pour la tâche lors de l'achat.
