Municipal Wastewater Disinfection with On-Site Sodium Hypochlorite: Design Considerations and Case S

Während eines Wetters mit starkem Regen im Jahr 2020 hat eine kommunale Abwasserbehandlungsanlage, die ungefähr 400.000 Menschen versorgt, für 7 Tage hintereinander die zulässige Grenze für Fäkalcoliforme überschritten. Die Ursache war nicht ein Prozessfehler – sondern die Chemikalienversorgung. Der Lieferant von Bulk-Natriumhypochlorit hatte eine andere Abwasserbehandlungsanlage priorisiert, und der 5-Tage-Speicher war am dritten Tag leer. Die behördliche Strafe belief sich auf 120.000 US-Dollar. Zwei Jahre nach der Umstellung auf die On-Site-Generierung hat sich die Einhaltung der Vorschriften in der Anlage von 94,2 % auf 99,8 % verbessert. Der Vorfall hat eine strukturelle Schwäche aufgezeigt: die Abhängigkeit von einer Chemikalienkette mit einem einzigen Lieferanten für die wichtigste Barriere zwischen behandeltem Abwasser und der öffentlichen Gesundheit.

1. Warum die Abwasserdisinektion wichtig ist

Die Abwasserdisinektion ist die letzte Stufe der Abwasserbehandlung, nach der Sekundärklärung und – wenn vorhanden – der Tertiärfiltration. Ihr Zweck ist eindeutig: Pathogene Mikroorganismen auf ein Niveau zu reduzieren, das für die Nutzer des Abwassers stromabwärts, für die Freizeitnutzung des Wassers oder für die aquatischen Ökosysteme kein inakzeptables Risiko darstellt. Der am häufigsten regulierte Indikator ist Fäkalcoliforme, mit Grenzwerten zwischen 200 und 400 KbE/100 mL für die Einleitung in Oberflächengewässer und zwischen 14 und 200 KbE/100 mL für die Wiederverwendung. Einige Gebietskörperschaften verwenden E. coli oder Enterokokken, aber die betrieblichen Herausforderungen bleiben die gleichen – ein zuverlässiges, kontinuierlich verfügbares Oxidationsmittel, das exakt auf die unterschiedliche Qualität und den unterschiedlichen Fluss des Abwassers dosiert wird.

Natriumhypochlorit hat an den meisten kommunalen Anlagen Chlorgas aufgrund von Sicherheitsvorschriften ersetzt. Das Risk Management Program der US-Umweltschutzbehörde (EPA) klassifiziert Anlagen, die mehr als 2.500 Pfund Chlorgas lagern, als Hochrisiko, was umfassende Sicherheits-, Schulungs- und Notfallpläne auslöst. Ähnliche Regeln existieren nach der EU-Seveso-III-Richtlinie und den chinesischen Vorschriften für die Sicherheitsverwaltung gefährlicher Chemikalien. Die regulatorische Belastung durch gasförmiges Chlor in einer Anlage mit einer Kapazität von 100.000 m³/Tag – die ungefähr 1.500 bis 2.500 kg Chlorgas vor Ort lagern muss – hat neue und nachgerüstete Anlagen dazu gebracht, auf Natriumhypochlorit umzusteigen, das entweder in Großmenge geliefert oder vor Ort erzeugt wird.

2. Regulierungsrahmen und Dosierungsdynamik

Die erforderliche Chlordosis hängt stark von der Qualität des Abwassers stromaufwärts der Desinfektion ab. Ein TSS-Wert über 10 mg/L schützt eingeschlossene Bakterien, was die erforderliche Dosis um ungefähr 30 % bis 50 % erhöht. Ammoniak verbraucht Chlor durch die Bildung von Chloraminen – ungefähr 7,6 mg Cl₂ pro mg NH₃-N – was bedeutet, dass schlecht nitriertes Abwasser eine erhebliche Nachfragebestrafung mit sich bringt. In gut nitriertem Abwasser mit einem Ammoniakgehalt unter 1 mg/L bleibt ungefähr 60 % bis 80 % der Dosis als freies Chlor; in nicht nitriertem Abwasser mit 15 mg/L bleibt weniger als 10 % übrig, und das schwächere Monochloramin erfordert 25 bis 100 mal längere Kontaktzeit.

Der CT-Wert (Konzentration × Zeit) bestimmt das Design des Kontaktbeckens. Ein CT-Wert von ungefähr 30 mg·min/L bei 20 °C führt zu einer 3-Log-Inaktivierung von fäkalen Koliformen. Bei 10 °C steigt die Anforderung auf ungefähr 50 mg·min/L. Tianjin Bluewav Technology Co.,ltd empfiehlt Tracerstudien an bestehenden Becken, bevor die Generatorgröße endgültig festgelegt wird, da die tatsächliche Kontaktzeit in schlecht abgetrennten Becken um 20 % bis 40 % unter den nominalen Designwerten liegen kann.

3. Entwurfsüberlegungen für die On-Site-Erzeugung in einer Kläranlage

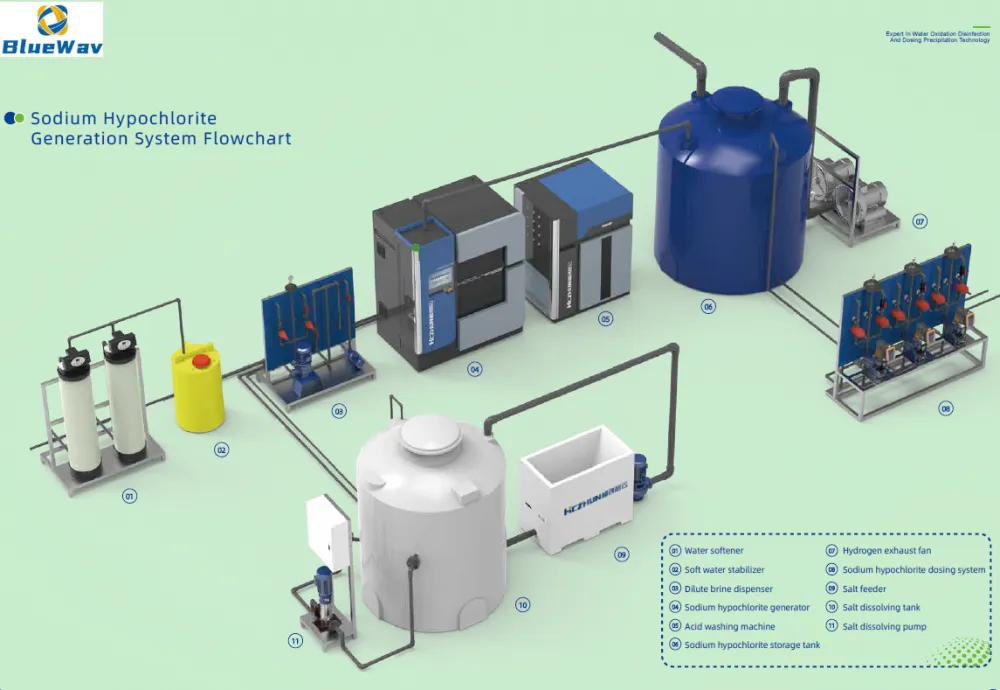

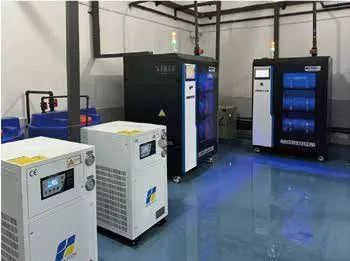

Die Integration eines On-Site-Generators erfordert die Integration von Elektrik, Hydraulik, Bauwerk und SCADA. Eine Anlage mit niedriger Konzentration (0,8%) für eine Kläranlage mit einem Tagesdurchsatz von 100.000 m³ benötigt ungefähr 60 bis 80 m², einschließlich Soleaufbereitung, Elektrolyseur, Produktlagerung und Wasserstoffverdünnung. Anlagen mit hoher Konzentration beanspruchen ungefähr 40 bis 55 m². Der Raum muss in frostgefährdeten Klimazonen indoors oder unter einer Abdeckung sein - die Vereisung der Sole unterhalb von ungefähr -5°C kann PVC-Rohrleitungen sprengen und die Weichharzbettungen beschädigen.

Die Salzlagerung muss trocken sein: Ein 30-tägiger Lagerbestand für 200 kg Cl₂ pro Tag beansprucht etwa 18 m³, und Feuchtigkeit verursacht Brückenbildung in den Trichtern, die die Zufuhr unterbricht. In feuchten Küstenregionen wird ein Entfeuchter oder eine beheizte Luftspülung empfohlen. Der kontinuierliche Stromverbrauch von 40 bis 50 kW ist für den Betrieb von entscheidender Bedeutung - dedizierte Stromkreise mit Überspannungsschutz sind unerlässlich. Die Produktlagerung überbrückt die kontinuierliche Erzeugung und die variable Nachfrage: Ein 12-stündiger Puffer bei Spitzenfluss deckt einen vollständigen Wartungszyklus von 4 bis 6 Stunden ab. Die Lagertanks verwenden Füllstandssensoren, um den Generator bei 30% automatisch zu starten und bei 80% zu stoppen, mit Alarmen bei 15% und 90%.

Die Wasserstoffentlüftung erfordert einen Zwangsdilutionslüfter, der die Konzentration unter 1 Vol.-% H₂ hält, wobei der Abluftauslass mindestens 3 Meter über der Dachebene liegen muss, und eine Verriegelung, die den Generator bei über 2 Vol.-% H₂ abschaltet. Kommunale Anlagen werden in der Regel nicht als Gefahrenbereiche eingestuft, und das Entlüftungssystem muss so ausgelegt sein, dass diese Einstufung aufrechterhalten bleibt.

4. Dimensionierung des Generators

Generatorleistung (kg Cl₂/Tag) = Spitzenstundenfluss (m³/h) × Spitzenmenge (g/m³) × 24 ÷ 1.000 × Sicherheitsfaktor. Für eine Anlage mit 80.000 m³/Tag Trockenwetterabfluss und einem Spitzennasswetterabfluss von 160.000 m³/Tag, einer Dosierung von 12 mg/L und einem Sicherheitsfaktor von 15 %: 160.000 × 12 ÷ 1.000 × 1,15 = ca. 2.208 kg Cl₂/Tag. Die meisten Anlagen installieren Zwei-Einheiten-Systeme mit einer Kapazität von 60 % bis 70 % für N+1-Redundanz. Zukünftiges Wachstum muss modelliert werden: Eine Anlage mit einem jährlichen Wachstum von 3 % benötigt über 10 Jahre 135 % der aktuellen Kapazität. Das Ingenieursteam von Bluewav Technology modelliert drei Kapazitätsszenarien – aktuell, 5 Jahre, 10 Jahre – im Rahmen der Vorprojektierungsphase.

5. Integration mit der bestehenden Infrastruktur

Nachrüstinstallationen sind mit Einschränkungen verbunden, die bei Neuprojekten nicht auftreten. Bestehende Chemikalienzufuhrsysteme, die für gravitationsbetriebene Großtanks ausgelegt sind, benötigen möglicherweise Boosterpumpen, wenn die Dosierpumpen weit entfernt oder tiefer gelegen sind – ein Saughub von mehr als etwa 2 Metern aus einem belüfteten Tagestank birgt die Gefahr von Kavitation. Kontaktbecken, die für Einpunktinjektion ausgelegt sind, können von mehreren Injektionspunkten profitieren, die durch die On-Site-Erzeugung ermöglicht werden, und die Dosis an den Bedarf anpassen, der sich im Becken entwickelt.

Die Integration in das SCADA-System führt etwa 15 bis 20 zusätzliche I/O-Punkte ein: Soleleitfähigkeit, Softenerstatus, Gleichrichterspannung und -strom, Zellen- und Produkteltemperaturen, Wasserstoffsensor und mehrere Alarmbedingungen. Das Zuordnen dieser Punkte zu bestehenden PLC- und SCADA-Tags verbraucht in der Regel 40 bis 60 Ingenieurstunden und sollte bei der Projektplanung nicht unterschätzt werden.

6. Fallstudien

Eine tropische Küstenanlage mit einem Durchsatz von 150.000 m³/Tag wechselte von der Beschaffung von 12,5%igem NaClO in Großgebinden, nachdem ein Lieferant eine Preiserhöhung von 35% über zwei Jahre ankündigte und eine Risikobewertung den 14-tägigen Lagerpuffer als die größte Schwachstelle identifizierte. Zwei 140 kg/Tag fähige 0,8%-Generatoren wurden für N+1-Redundanz installiert, was insgesamt etwa 410.000 US-Dollar kostete, einschließlich Soleaufbereitung, Elektrolysegeräten, zwei 30.000-Liter-FRP-Tanks, Wasserstoffbehandlung, elektrischen Upgrades und SCADA-Integration. Die Inbetriebnahme dauerte 8 Wochen. Die Betriebskosten für Chlor im ersten Jahr – Salz, Strom, Wartung und amortisierte Kapitalkosten – beliefen sich im Durchschnitt auf 1,05 US-Dollar/kg, im Vergleich zu etwa 1,40 US-Dollar/kg im letzten Jahr der Großbeschaffung, was eine Amortisationsdauer von etwa 3,2 Jahren ergab. Die Anlage hat seit der Inbetriebnahme keine chlorlieferungsbedingten Abweichungen von den Vorschriften gehabt.

Eine moderne Wiederverwertungsanlage mit einer Kapazität von 40.000 m³/Tag sieht in ihrem Neubauprojekt die on-site-Erzeugung von Abwasser mit einer Qualität für uneingeschränkte Wiederverwendung vor. Ein Hochkonzentrations-NaClO-Generator mit einem Gehalt von 12% und einer Leistung von 80 kg/Tag wurde in das Chemiegebäude integriert. Es gibt zwei Einspritzpunkte: 2 bis 3 mg/L in die Membranzufuhr zur Kontrolle der Biofouling und 8 bis 10 mg/L in das Endabwasser zur Sicherstellung eines Restgehalts in der Verteilung. Die Anlage hat seit drei Jahren 100%ige Einhaltung der Wiederverwendungsgenehmigung aufrechterhalten. In diesem Zeitraum war die Anlagenstillstandzeit für ungeplante Wartungsarbeiten nur 18 Stunden.

7. Betriebliche Überlegungen

Die Salzqualitätskontrolle ist der am häufigsten auftretende Ausfallpunkt. Wenn Betreiber einfaches "Salz" bestellen, können sie Solarsalz mit einer Härte von 500 bis 1.000 ppm als CaCO₃ erhalten, das die Zellen innerhalb weniger Wochen verstopft. Eine Spezifikation von ≥99,5% NaCl, ≤20 ppm Ca und ≤10 ppm Mg – die bei jeder Lieferung überprüft wird – verhindert etwa 80% der Fouling-bezogenen Probleme. Salz, das Feuchtigkeit aufnimmt, verklumpt und bildet Brücken in den Trichter, was zu Unterbrechungen der Zufuhr führt. In feuchten Gebieten ist ein entfeuchteter Lagerraum unerlässlich.

Präventive Wartungsminima: Säure-Reinigung der Zellen alle 3 bis 4 Monate entfernt Kalziumcarbonatbeläge und stellt die Zellspannung auf den Ausgangswert zurück. Dies dauert je Zelle etwa 4 bis 6 Stunden. Regeneration des Soleenthärters anhand eines Härte-Durchbruchplans – basierend auf dem Durchsatz seit der letzten Regeneration – anstatt eines festen Zeitgebers, da saisonale Schwankungen im Speisewasser den Durchbruch 20% bis 30% früher als erwartet verursachen können. Kalibrierung des Wasserstoffsensors alle 6 bis 8 Monate vervollständigt das Kernprogramm. Die gesamte jährliche Wartungsarbeit für einen Generator mit einer Kapazität von 100 bis 200 kg/Tag beträgt etwa 80 bis 120 Personenzeiten. Die Zuweisung eines einzelnen Bedieners an die Generatorwartung anstelle der Rotation von Schichtkräften verbessert die Verfügbarkeit durch klare Verantwortlichkeit.

8. Kosteneffizienz der Einhaltung

Das wirtschaftliche Argument für die On-Site-Erzeugung wird oft als Vergleich der Chemikalienkosten dargestellt, aber der wichtigere Faktor ist die Kosten für die Nichterfüllung von Vorschriften. Eine einzelne Bußgeldverordnung kann die gesamte Anschaffungskosten des Generators übersteigen. Die Bußsumme von $120.000 aus dem Anfangsfall entspricht ungefähr den Installationskosten eines Systems mit einer Kapazität von 100 kg/Tag. Die Rufschädigung für das Versorgungsunternehmen, die reglementarische Überprüfung nach einer Verletzung und potenzielle Rechtsstreitigkeiten mit Dritten von stromabwärts liegenden Wassernutzern vervielfachen die tatsächliche Gefährdung weit über den Betrag der Strafe hinaus.

Ein nützlicherer Rahmen betrachtet den on-site-Generator als Konformitätsversicherung. Bei einer Anlage mit einer Abweichung alle 3 Jahre und einer durchschnittlichen Kosten von 80.000 US-Dollar beträgt die erwartete jährliche Kosten ungefähr 27.000 US-Dollar. Wenn der on-site-Generator diese Gefährdung beseitigt, rechtfertigt allein der Versicherungswert die Investition für Anlagen über ungefähr 50.000 m³/Tag, auch wenn die Preise für Massenchemikalien wettbewerbsfähig sind. Unter ungefähr 20.000 m³/Tag ist ein hybrider Ansatz – ein kleiner Basislastgenerator mit reduzierter Massenspeicherung zur Spitzenlastreduzierung – oft optimal. Die saisonale Nachfragplanung wird entscheidend: Monate mit viel Regen oder Sommerurlaubszeiten treiben die Spitzennachfrage nach Chlor an, und der Salzbestand sollte im Voraus aufgebaut werden, um die Anfälligkeit der Lieferkette zu vermeiden, die die on-site-Erzeugung eigentlich beseitigen sollte.

9. Häufig gestellte Fragen

9.1 Kann ein on-site-Generator Massenhypochlorit vollständig ersetzen?

Ein richtig dimensionierter Generator mit N+1-Redundanz kann als einzige Chlorquelle dienen. Schlüsselparameter: Kapazität, die auf die Spitzennachfrage mit einem Sicherheitszuschlag von mindestens 15 % ausgelegt ist, und Produktlagerung, die 12 bis 24 Stunden bei Spitzennachfrage deckt. Anlagen, die umstellen, berichten von der Beseitigung von Massenlieferungen und entsprechenden Reduzierungen des Anlagenverkehrs, des Gefahrgutpapierwerks und der Gefahr von Verschüttungen.

9.2 Was ist die Mindestflussrate für eine kostengünstige On-Site-Erzeugung?

Anlagen mit einem Volumen von über etwa 20.000 m³/Tag erzielen in der Regel eine günstige Wirtschaftlichkeit mit einer Amortisationsdauer von 3 bis 5 Jahren bei Großhandelspreisen für NaClO über 0,60 US-Dollar/kg. Unter 10.000 m³/Tag steigt die Kapitalkosten pro Kilogramm Chlorleistung stark an. Im Bereich von 10.000 bis 20.000 m³/Tag bietet ein hybrider Ansatz – kleiner Basislastgenerator plus reduzierter Großlagerbestand – die beste Wirtschaftlichkeit.

9.3 Wie wirkt sich die Ablaufqualität auf die erforderliche Chlordosis aus?

Ein TSS-Wert über 10 mg/L verdoppelt die Dosis im Vergleich zu einem TSS-Wert unter 5 mg/L ungefähr. Ammoniak verursacht einen Bedarf von etwa 7,6 mg Cl₂ pro mg NH₃-N. Eine Anlage, die die Sekundärbehandlung verbessert, um einen gleichbleibend niedrigen TSS- und Ammoniakgehalt zu erreichen, kann den Chlorverbrauch um 30 % bis 50 % reduzieren, ohne die Desinfektionsausrüstung zu ändern.

9.4 Welche Wartung erfordert ein On-Site-Generator in einer kommunalen Umgebung?

Die Säure-Reinigung der Zellen alle 3 bis 4 Monate entfernt Calciumcarbonatbeläge und bringt die Spannung auf den Ausgangswert zurück. Dies nimmt pro Zelle etwa 4 bis 6 Stunden in Anspruch. Die Regenerierung des Soleentsalters alle 500 bis 1.000 m³ enthärtetes Wasser und die jährliche Kalibrierung des Wasserstoffsensors sind die anderen wichtigen Aufgaben. Die gesamte jährliche Wartungsarbeit für einen Generator mit einer Leistung von 100 bis 200 kg/Tag beträgt etwa 80 bis 120 Personenzeiten, was in den Haushalt der meisten Anlagen über 50.000 m³/Tag passt. Die Zuweisung eines Operateurs für die Generatorwartung anstelle der Rotation von Schichtkräften verbessert die Verfügbarkeit durch klare Verantwortlichkeit konsequent.

9.5 Wie sollte der Salzbestand während Lieferunterbrechungen verwaltet werden?

Salz ist ungefährlich, nicht abbaubar und aus mehreren industriellen und lebensmittelrechtlichen Quellen erhältlich, wodurch Lieferunterbrechungen über mehrere Wochen selten sind. Ein 30-Tage-Bestand für einen Generator mit 200 kg/Tag nimmt ungefähr 18 m³ ein - ein kleiner Silo oder eine Ecke eines Lagergebäudes. Für abgelegene Anlagen erhöht ein 60- bis 90-Tage-Bestand die Lagerkosten nur unwesentlich. Einige Einrichtungen schließen Abkommen über die Lieferung von Sole mit lokalen Anbietern als sekundäre Sicherung ab, bei denen vorgelegte Sole per LKW angeliefert wird, obwohl dies die effektiven Salzkosten um ungefähr $0,10 bis $0,15 pro kg erhöht.
